Máquina enroladora automática de fio: como funciona e como escolher

O que uma máquina enroladora automática de fio realmente faz – e por que é importante

Uma máquina automática de enrolamento de fio enrola, mede e amarra fio ou cabo em bobinas consistentes sem intervenção do operador entre os ciclos. A máquina puxa o fio de uma bobina de abastecimento, conta o comprimento ou o peso até um valor predefinido, enrola a bobina com tensão controlada, amarra ou prende o feixe com fita adesiva, depois o ejeta e inicia o próximo ciclo - tudo em um loop contínuo. Dependendo do modelo, o tempo de ciclo por bobina varia de 8 a 45 segundos , o que significa que uma única máquina pode produzir de 80 a 450 bobinas acabadas por hora. Esse nível de produção é fisicamente impossível manualmente e é a principal razão pela qual os fabricantes investem em automação.

A categoria abrange uma variedade de subtipos. Uma unidade de enrolamento básica lida com fios macios em diâmetros fixos. Variantes de alta velocidade adicionam braços transversais acionados por servo para enrolamento em camadas. As linhas combinadas incluem corte em linha, remoção ou etiquetagem. Uma máquina de enrolamento de mola compartilha algum DNA mecânico – ela também dobra o fio em um formato helicoidal repetitivo – mas é projetada para tolerâncias dimensionais muito mais restritas e forças de retorno elástico mais altas, geralmente operando em fio de liga mais dura entre 0,1 mm e 20 mm de diâmetro. Compreender essas distinções ajuda os compradores a adequar a máquina certa às suas necessidades reais de produção.

Componentes principais que definem o desempenho da máquina

Cada bobinadeira automática de fio é construída em torno de um pequeno conjunto de subsistemas. A qualidade da engenharia de cada subsistema determina o rendimento, a qualidade da bobina e a confiabilidade a longo prazo.

Sistema de alimentação e controle de tensão

O fio entra na máquina através de uma unidade de endireitamento e um conjunto de rolos de acionamento. O sistema de controle de tensão - normalmente um braço oscilante ligado a um servo ou cilindro pneumático - mantém a taxa de alimentação do fio e a contratensão constantes, independentemente da velocidade com que a bobina de alimentação se desenrola. A tensão inconsistente causa variação no diâmetro da bobina, enrolamentos soltos ou dobras. Máquinas Premium mantêm a tensão dentro ±2% em toda a bobina, do primeiro ao último movimento. Os modelos de orçamento muitas vezes ignoram o feedback de tensão de circuito fechado, que se torna visível como desvio de diâmetro quando a bobina de fornecimento cai abaixo de 20% da capacidade.

Conjunto de braço de enrolamento ou eixo

O braço de enrolamento gira em torno de um mandril de diâmetro fixo ou ajustável. Em uma máquina de braço único, um braço coloca o fio em uma única passagem; em uma unidade de braço duplo ou de braço giratório, dois braços opostos se alternam para reduzir pela metade o tempo do ciclo. O diâmetro do mandril define o diâmetro interno (ID) da bobina acabada. Mandris ajustáveis ​​– geralmente acionados pneumaticamente – permitem troca rápida entre tamanhos de bobina sem troca de ferramentas, o que é fundamental para fabricantes terceirizados que executam vários SKUs por turno. A faixa de ID típica em uma máquina bobinadeira automática de fio de médio porte é 80 mm a 500 mm , embora as máquinas especiais cheguem a 30 mm para cabos de instrumento.

Sistema de Medição

O comprimento da bobina é medido por um codificador rotativo no rolo de acionamento ou por um sensor laser que conta o deslocamento do fio. A medição baseada em peso – usando uma célula de carga em linha – é preferida para aplicações onde o peso da bobina, e não o comprimento, determina o preço de venda (comum em fios embalados no varejo). A medição de comprimento baseada em codificador alcança precisão de ±0,1% a ±0,5% dependendo da resolução do codificador e do deslizamento do rolo de acionamento. Para cabos de alto valor, como fibra óptica ou coaxial, ±0,1% ou melhor é o limite aceitável.

Unidade de encadernação

Assim que o enrolamento estiver concluído, a bobina deve ser fixada. Os três métodos de encadernação comuns são: envolvimento com fita de vedação térmica, aplicação de laço giratório e cinta de velcro ou plástico. Os sistemas de vedação térmica são rápidos (menos de 2 segundos por bobina) e produzem uma aparência de varejo limpa. As unidades twist-tie são mais lentas, mas não requerem fita consumível. As bandas de cinta são padrão para bobinas industriais pesadas acima de 5 kg. A unidade de encadernação é o ponto de manutenção mais frequente em linhas de alta produção — as cabeças de encadernação em unidades de fita normalmente precisam de manutenção preventiva a cada 500.000 a 800.000 ciclos .

Máquina de enrolamento automático de fio vs. Máquina de enrolamento de mola : Principais diferenças

Os dois tipos de máquinas são frequentemente confundidos porque ambos enrolam os fios em formas helicoidais. Na prática, a intenção do projeto, as especificações dos fios e as tolerâncias de saída diferem substancialmente.

Uma máquina de enrolamento de mola usa um conjunto de ferramentas de conformação – um ponto de enrolamento, uma ferramenta de passo e cortadores de conformação de extremidade – para produzir peças com características mecânicas precisas de mola. A máquina deve compensar o retorno elástico, que varia com a dureza e o diâmetro do fio. As máquinas CNC para enrolamento de molas fazem isso automaticamente por meio de feedback de circuito fechado. Uma máquina bobinadeira automática de fio não tem desafio equivalente: ela enrola fio macio e dúctil que mantém sua forma sem compensação de retorno elástico. A complexidade do ferramental e o custo unitário de uma máquina bobinadora de mola são, portanto, significativamente maiores - uma bobinadeira CNC para fio fino começa aproximadamente em US$ 40.000 , enquanto uma máquina de enrolamento automático de fio básico para cabos elétricos começa em torno US$ 8.000 a US$ 15.000 .

Velocidade de produção e rendimento: como são realmente os números

As especificações de velocidade nos catálogos de máquinas podem ser enganosas sem contexto. Os fabricantes citam a velocidade máxima de enrolamento em metros por minuto (m/min) – mas a produção de bobina acabada por hora depende muito do tamanho da bobina, do método de encadernação e se o corte é em linha ou offline.

Considere um cenário típico: um fabricante precisa de bobinas de 50 metros de fio elétrico de 2,5 mm², amarradas com fita adesiva, com etiquetadora automática em linha. A uma velocidade de enrolamento de 80 m/min, cada bobina de 50 metros leva aproximadamente 37,5 segundos de tempo de enrolamento. Adicione 2 segundos para encadernação de fita e 1,5 segundos para aplicação de etiqueta, e o tempo total do ciclo é de aproximadamente 41 segundos - rendendo aproximadamente 88 bobinas por hora . Mude isso para bobinas de 100 metros: o enrolamento leva 75 segundos, a encadernação e a etiquetagem permanecem 3,5 segundos, o ciclo total é de 78,5 segundos - agora a saída é 46 bobinas por hora .

Isso ilustra por que o tamanho da bobina é tão importante quanto a velocidade da máquina no cálculo do ROI. Uma segunda máquina na mesma linha de produção duplica a produção em cerca de 60-70% do custo da primeira máquina (não há necessidade de duplicar o endireitador, o suporte da bobina de fornecimento ou a infraestrutura do gabinete de controle).

Economia de mão de obra do operador

O enrolamento manual de fio por um trabalhador experiente produz cerca de 40 a 60 bobinas por hora para bobinas pequenas (abaixo de 25 m) e 20 a 35 bobinas por hora para bobinas maiores (50 a 100 m), com fadiga reduzindo a produção em 15 a 25% em um turno de 8 horas. Uma máquina automática de enrolamento de fio mantém sua velocidade nominal durante todo o turno sem variação relacionada à fadiga. Com uma taxa de mão de obra de US$ 18/hora e um ciclo de automação que substitui 1,5 posições FTE por máquina, uma máquina de médio porte custando US$ 25.000 obtém retorno financeiro em menores de 14 meses em uma operação de dois turnos — um número consistente com estudos de ROI publicados por diversas associações da indústria de fios e cabos.

Indústrias e aplicações onde máquinas automáticas de enrolamento de fio são usadas

A máquina aparece em uma variedade surpreendentemente ampla de setores, cada um com requisitos de desempenho específicos.

• Fabricantes de fios e cabos elétricos — o maior segmento de usuários. Embalagem de condutores de cobre em comprimentos padrão de varejo (10 m, 25 m, 50 m, 100 m) para mercados de fiação predial e residencial. A aparência da bobina e o peso consistente são requisitos essenciais.
• Produtores de cabos de telecomunicações — enrolamento de cabos de dados, conjuntos coaxiais e de fibra óptica. A precisão do comprimento é crítica porque os clientes compram e cortam bobinas; um erro de comprimento de 0,5% em um tambor de 500 m custa um produto mensurável.
• Fornecedores de chicotes elétricos automotivos — subconjuntos de fios pré-cortados e enrolados entregues just-in-time nas linhas de montagem. O tempo de ciclo e a velocidade de troca dominam as decisões de compra aqui.
• Fornecimento agrícola e de construção — arame galvanizado para cerca, arame farpado e arame para enfardar enrolados em pesos fixos (normalmente 5 kg, 10 kg, 25 kg por bobina). Sistemas de medição baseados em peso são padrão neste segmento.
• Fabricantes de cabos de extensão e acessórios para ferramentas elétricas — enrolamento de cabo multicondutor acabado com plugues moldados, o que requer máquinas que acomodem conectores que passam pelo caminho do enrolamento.
• Fábricas de molas e fixadores — além de máquinas dedicadas para enrolamento de molas, essas instalações geralmente operam máquinas automáticas de enrolamento de fio separadas para embalar fio de mola bruto adquirido a granel para processamento posterior.

Como selecionar a máquina bobinadora automática de fio certa para sua linha de produção

Os compradores frequentemente especificam demais ou subespecificam as máquinas, concentrando-se em um único parâmetro – geralmente a velocidade de enrolamento – enquanto ignoram questões de compatibilidade que criam problemas reais após a instalação. Uma avaliação estruturada utilizando os seguintes critérios evita os erros de aquisição mais comuns.

Tipo de fio e faixa de diâmetro

Defina toda a gama de diâmetros de fio e materiais que a máquina deve manusear – não apenas o seu produto primário atual. Uma máquina dimensionada para condutores de cobre de 1,5 a 6 mm² dá conta do trabalho hoje, mas se o mix de produtos se expandir para incluir 10 mm² ou 16 mm², a máquina existente pode não ter o torque ou a folga do mandril necessários. Confirme se o sistema de tensão da máquina pode suportar tanto o fio mais rígido quanto o mais flexível na faixa planejada sem reconfiguração.

Tamanho da bobina e faixa de peso

O diâmetro interno, o diâmetro externo e a largura da bobina devem estar dentro do envelope mecânico da máquina. Para bobinas pesadas – acima de 8 kg – confirme se o sistema de ejeção da máquina e o transportador (se incluído) estão classificados para essa carga. As bobinas que caem de um ejetor subestimado desenvolvem envoltórios soltos no impacto, o que é uma reclamação de qualidade comum que remonta à subespecificação mecânica, e não a um erro do operador.

Método de medição

Escolha entre medição baseada em comprimento (codificador) e medição baseada em peso (célula de carga) com base em como seus clientes especificam o produto. Venda por metro: use codificador. Venda por quilo ou libra: use célula de carga. Algumas máquinas oferecem ambos em uma configuração híbrida – útil para instalações que atendem clientes de varejo (peso) e comerciais (comprimento) da mesma linha.

Compatibilidade do sistema de vinculação

Combine o sistema de encadernação com seu padrão de embalagem e cadeia de suprimentos de consumíveis. As unidades de fita com vedação térmica usam rolos de fita proprietários — verifique se a máquina aceita larguras de fita padrão disponíveis comercialmente (normalmente 12 mm ou 19 mm) ou se o seu fornecedor armazena o tamanho proprietário a um preço competitivo. As unidades Twist-tie não requerem consumíveis especiais, mas acrescentam 1–3 segundos por ciclo em comparação com a encadernação com fita.

Sistema de Controle e Integração

As modernas máquinas automáticas de enrolamento de fio usam controles baseados em PLC (as séries Siemens S7 e Mitsubishi FX são mais comuns em equipamentos fabricados na China; Allen-Bradley em máquinas montadas na América do Norte). Confirme se o idioma da IHM corresponde ao idioma dos seus operadores — um número surpreendente de máquinas chega com interfaces somente em chinês que exigem reprogramação cara. Para integração da Indústria 4.0, verifique se a máquina suporta OPC-UA ou Modbus TCP para exportação de dados de produção para sistemas MES.

Suporte pós-venda do fornecedor

Uma máquina bobinadora de fio operando em dois turnos produz mais de 300.000 bobinas por ano . O desgaste da cabeça de encadernação, a calibração do codificador e a substituição da correia de transmissão são eventos de manutenção rotineiros, e não excepcionais. Antes da compra, confirme o prazo de disponibilidade das peças, a capacidade de diagnóstico remoto do fornecedor e se técnicos de serviço locais estão disponíveis em sua região. Máquinas de fornecedores sem suporte regional podem ficar ociosas por 2 a 6 semanas aguardando peças, o que elimina meses de economia de mão de obra.

Problemas comuns de qualidade e suas causas raízes

Compreender os modos de falha das máquinas bobinadoras automáticas de fio ajuda os compradores a avaliar o equipamento e os gerentes de produção a diagnosticar problemas sem tempo de inatividade desnecessário.

• Variação do diâmetro da bobina entre bobinas – quase sempre atribuída a um controle de tensão inconsistente. Verifique os limites de deslocamento do braço oscilante, a pressão pneumática no cilindro tensor e o desgaste do rolo alisador.
• Desvio de comprimento ao longo de uma produção — deslizamento do codificador no rolo de acionamento, geralmente causado por desgaste da superfície do rolo ou acúmulo de detritos. A limpeza do rolo e a verificação do acoplamento do encoder resolvem 80% dos casos.
• Envoltórios externos soltos — pressão de retenção insuficiente durante a encadernação, retração do mandril muito rápida antes da encadernação ser concluída ou impacto de ejeção da bobina. Ajuste o tempo de permanência da encadernação e a velocidade de retração do mandril em sequência.
• Falhas de vinculação de fita — a exposição à umidade do rolo de fita causa falha adesiva; o desvio da temperatura da vedação térmica causa falta de ligação ou queima. Armazene a fita em condições climatizadas e calibre a temperatura do selador trimestralmente.
• Fio torcido no início da bobina — a extremidade do fio condutor não é capturada corretamente pelo gancho ou braçadeira do mandril antes do início do enrolamento. Este é um problema de configuração na troca, não uma falha da máquina – os operadores necessitam de treinamento na sequência de fixação.

Visão geral de preços: o que esperar em diferentes níveis de orçamento

Os preços das máquinas bobinadoras automáticas de fio abrangem uma ampla variedade. Os níveis a seguir refletem os preços de mercado a partir de 2024 para máquinas voltadas para embalagens de fios elétricos de médio volume.

As máquinas fabricadas na China dominam o segmento de US$ 8.000 a US$ 35.000 e oferecem especificações competitivas. As máquinas europeias e japonesas — principalmente de fabricantes na Alemanha, Itália e Japão — concentram-se no nível de US$ 40.000 e normalmente oferecem tolerâncias mais rígidas, melhor documentação e redes de serviços regionais mais fortes. Para compradores na América do Norte ou na Europa que compram de fornecedores chineses, considerando frete, taxas de importação (atualmente 7,5–25% dependendo do código HS e do status do acordo comercial), e os custos de instalação são essenciais para uma comparação precisa do custo total.

Máquinas para enrolamento de molas no contexto: quando você precisa de formação de fio de precisão

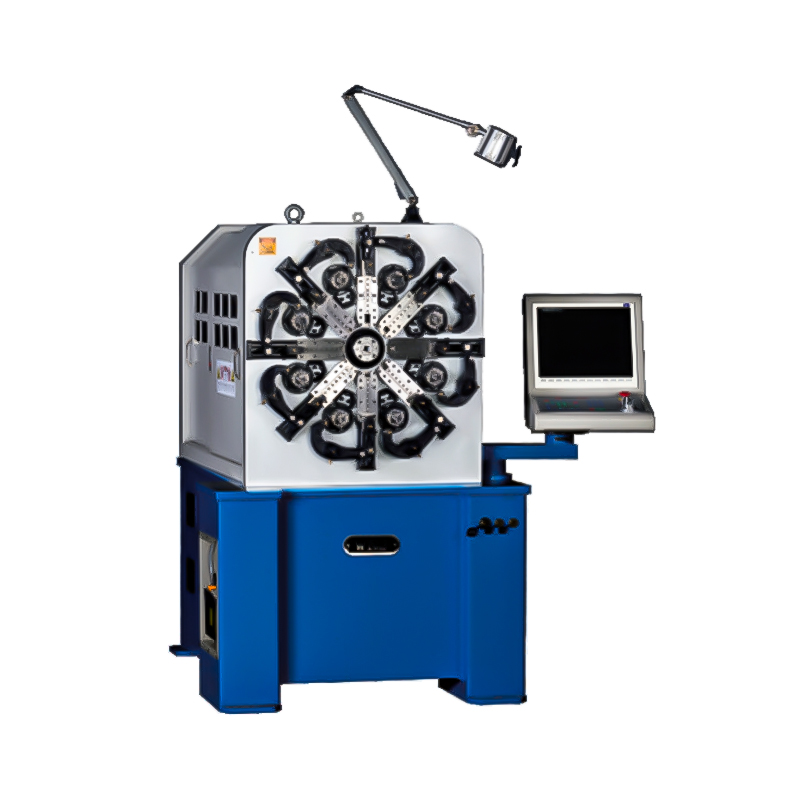

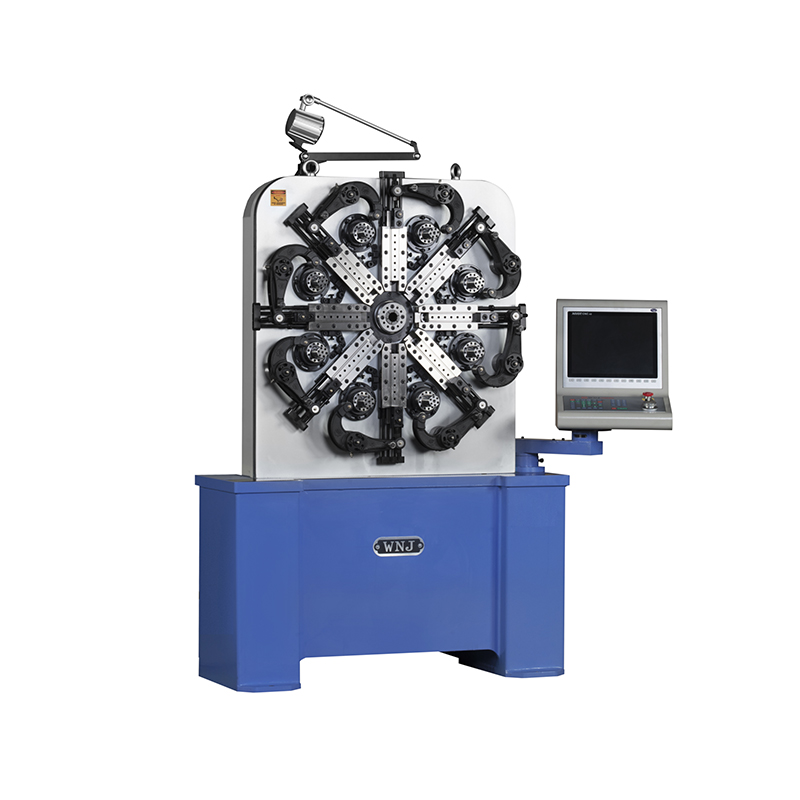

Se a sua aplicação envolve a produção de molas – compressão, extensão, torção ou planas – em vez de embalar fios elétricos, uma máquina enroladora de molas é a categoria de equipamento correta. Os critérios de seleção e os benchmarks de desempenho diferem completamente daqueles de uma máquina bobinadora automática de fio.

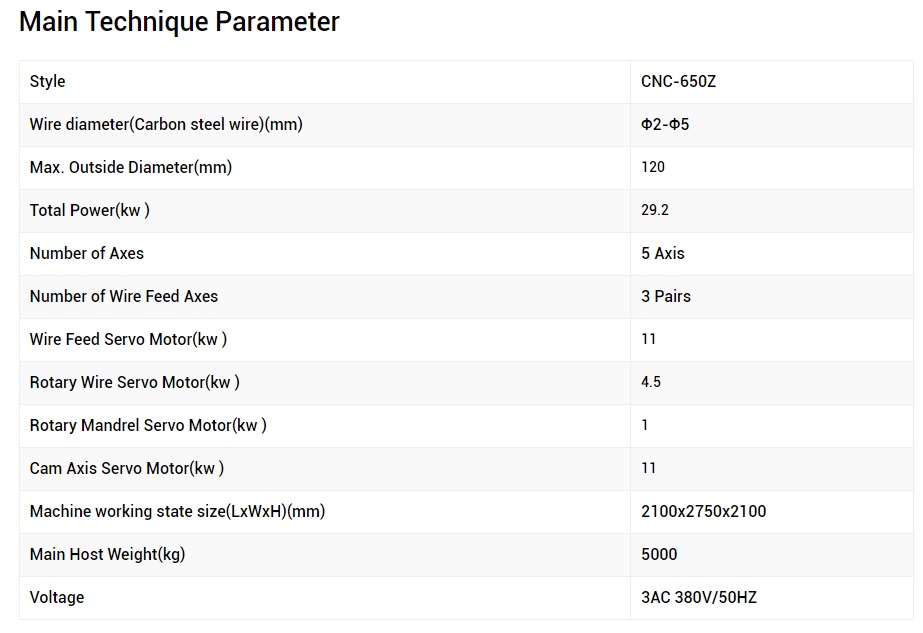

Uma máquina enroladora de mola CNC produz molas alimentando fio trefilado ou pré-temperado por meio de um conjunto de ferramentas de conformação sob controle de computador. A máquina ajusta o passo, o diâmetro externo e a configuração final em tempo real com base no programa de peça. Máquinas CNC para enrolamento de molas de última geração - como as da Wafios (Alemanha), Itaya (Japão) ou Simco (Taiwan) - alcançam repetibilidade dimensional de ±0,02mm no diâmetro externo e ±0,1 mm no comprimento livre, tornando-os adequados para molas de válvulas automotivas, componentes de dispositivos médicos e molas de atuadores aeroespaciais.

Um desafio importante compartilhado tanto pelas máquinas bobinadoras automáticas de fio quanto pelas máquinas bobinadoras de mola é a consistência da alimentação do fio. Ambos dependem da alimentação precisa do fio para produzir resultados consistentes. Em uma máquina de enrolamento de mola, a inconsistência de alimentação produz variação de comprimento ou passo que falha na inspeção dimensional. Em uma máquina de enrolamento de fio, ela produz variações de comprimento de bobina a bobina que geram reclamações dos clientes. A solução de engenharia é a mesma – rolos de alimentação servo-controlados de circuito fechado – o que explica por que a transferência de tecnologia entre as duas categorias de máquinas se acelerou na última década.

As instalações que fabricam molas e produtos de arame enrolado (como fornecedores de componentes automotivos OEM que também gerenciam seu próprio fornecimento de subcomponentes de arame) devem orçar duas linhas de máquinas separadas. A tentativa de usar uma máquina enroladora de molas para embalagem de arame macio ou uma máquina enroladora automática de arame para produção de molas resulta em baixa qualidade, desgaste excessivo das ferramentas e frustração do operador.

Cronograma de manutenção e custos típicos de consumíveis

A manutenção planejada em uma máquina bobinadeira automática de fio é simples. O cronograma a seguir reflete as recomendações do fabricante e a experiência de campo de fábricas de fios elétricos de alta produção.

• Diariamente: Limpe os restos de arame dos rolos de endireitamento e do pivô do braço de enrolamento; inspecione o caminho da fita de encadernação quanto a acúmulo de adesivo; verifique as leituras de pressão pneumática.
• Semanalmente: Lubrifique os rolamentos do braço de enrolamento e o eixo de transmissão; verifique a leitura do codificador em relação ao comprimento medido da bobina em 5 bobinas de amostra; verifique o cilindro de retração do mandril quanto a desgaste da vedação.
• Mensalmente: Substitua a superfície do rolo de acionamento se a profundidade de desgaste exceder 0,3 mm; calibrar células de carga (máquinas de medição de peso); inspecione o laço giratório ou a cabeça da fita quanto a lâminas de corte desgastadas.
• Anualmente: Substituição completa do rolamento do braço de enrolamento; recalibração do codificador do servo motor; Substituição da bateria do CLP; inspeção completa do circuito pneumático.

Os custos anuais de consumíveis para uma máquina operando em dois turnos incluem aproximadamente US$ 1.200–US$ 2.500 em fita de encadernação (assumindo fita de 18 mm com 180.000 a 200.000 bobinas por ano), US$ 300 a US$ 600 em substituições de rolos de acionamento e US$ 150 a US$ 400 em vedações e acessórios pneumáticos. O custo anual total de manutenção para uma máquina com manutenção adequada neste perfil operacional é executado US$ 2.000–US$ 4.000 , ou cerca de 8–16% do preço original de compra da máquina por ano — um custo administrável em relação à economia de mão de obra gerada.

Perguntas frequentes

Uma máquina de enrolamento automático de fio pode lidar com cabos blindados ou blindados?

Sim, desde que o sistema de tensão e o mandril da máquina sejam dimensionados para o cabo mais rígido. O cabo blindado tem um raio de curvatura mínimo significativamente maior do que o fio condutor padrão – sempre verifique a rigidez mínima do fio especificada pela máquina, e não apenas o diâmetro. Algumas máquinas projetadas para cabos flexíveis não conseguem gerar torque de enrolamento suficiente para enrolar cabos blindados sem sobrecarga do motor. Confirme as classificações de potência do motor (normalmente 2,2–7,5 kW para máquinas de médio porte) em relação à força de enrolamento necessária do cabo.

Qual é a diferença entre uma máquina de bobinar e uma máquina de rebobinar?

Uma máquina de bobinagem produz bobinas acabadas para varejo ou distribuição a partir de fornecimento a granel. Uma máquina rebobinadora transfere fio de um tambor ou bobina grande para outro, geralmente para alterar o formato do carretel ou combinar ou dividir tamanhos de lote. Algumas máquinas executam ambas as funções com uma mudança de modo nas configurações do PLC. Para a maioria das aplicações de embalagem, uma máquina bobinadora automática de fio dedicada é mais apropriada porque seus sistemas de ligação e ejeção são otimizados para produção de bobina acabada.

É possível operar vários tamanhos de bobinas em uma máquina por turno?

Em máquinas com armazenamento de receitas no PLC, alternar entre tamanhos de bobina é uma questão de selecionar a receita correta e ajustar o diâmetro do mandril, se necessário. A recuperação da receita leva menos de 60 segundos; o ajuste do mandril em sistemas pneumáticos leva de 2 a 5 minutos. Máquinas sem armazenamento de receitas exigem a reentrada manual de todos os parâmetros, o que leva de 10 a 20 minutos e apresenta risco de erro de entrada do operador. Para instalações que operam com mais de dois ou três tamanhos de bobinas por turno, o armazenamento de receitas é um recurso não negociável.

Quais certificações devo procurar ao comprar?

A marcação CE é obrigatória para máquinas vendidas no Espaço Económico Europeu e verifica a conformidade com a Diretiva de Máquinas (2006/42/CE). Para compradores norte-americanos, procure a certificação UL ou CSA no painel elétrico. Os fabricantes chineses fornecem cada vez mais máquinas com a marca CE para exportação – verifique se a certificação foi emitida por um organismo notificado acreditado e não autodeclarado. Solicite a Declaração de Conformidade e arquivo técnico de construção como parte do contrato de compra. Para indústrias com requisitos de segurança específicos (fios adjacentes a alimentos, fios para montagem de dispositivos médicos), podem ser aplicadas certificações adicionais.

Como uma máquina para enrolar molas se relaciona com o equipamento para enrolar fio em uma fábrica?

Em fábricas que produzem molas e produtos de arame embalados, uma máquina para enrolar molas e uma máquina para enrolar fio automática coexistem como linhas totalmente separadas. Eles compartilham o material de entrada comum – fio – mas atendem a processos posteriores completamente diferentes. A máquina de enrolamento de molas alimenta a linha de montagem de molas ou tratamento térmico; a bobinadeira automática de fio alimenta o armazém de produtos acabados ou a área de expedição. O treinamento cruzado de operadores em ambos os tipos de máquinas é possível, mas requer tempo de treinamento dedicado, pois a lógica de ajuste, os pontos de verificação de qualidade e as prioridades de manutenção diferem substancialmente entre os dois.
