Máquina enroladora automática de fio: tipos, usos e guia de compra

O que uma máquina enroladora automática de fio realmente faz – e por que é importante

Uma máquina automática de enrolamento de fio enrola fio, cabo, corda ou materiais alongados semelhantes em bobinas uniformes sem exigir entrada manual contínua. A máquina controla o diâmetro da bobina, a contagem de camadas, o passo e a tensão do enrolamento por meio de configurações programáveis, produzindo bobinas acabadas que são consistentes em formato, peso e distribuição de tensão interna. Isto se traduz diretamente em menos rejeições, produção mais rápida e menor custo de mão de obra por unidade – razão pela qual os fabricantes dos setores elétrico, automotivo, de molas e de embalagens tratam essas máquinas como um investimento básico em vez de uma atualização de luxo.

A diferença entre o enrolamento manual e o enrolamento automatizado não é simplesmente a velocidade. Um operador qualificado que enrola o fio de cobre manualmente pode atingir de 200 a 400 bobinas por turno, dependendo da bitola do fio e do peso alvo da bobina. Uma máquina de enrolamento automático de fio de médio porte operando com fio de cobre de calibre 24 pode completar 1.200 a 3.000 bobinas por turno , com variação de peso bobina a bobina mantida dentro de ±1%. Esse nível de consistência é quase impossível de manter manualmente durante um período de 8 horas.

Além da velocidade bruta, a máquina elimina a fadiga do trabalhador como uma variável. Lesões por enrolamento repetitivo – especialmente tensão no punho e no ombro – estão bem documentadas em instalações que dependem de métodos manuais. A automação elimina totalmente esse risco e, ao mesmo tempo, libera o pessoal para tarefas que realmente exigem julgamento.

Principais tipos de máquinas e o que os separa

A categoria "máquina enroladora automática de fio" abrange diversas arquiteturas de máquinas distintas. A compreensão dessas diferenças evita incompatibilidades dispendiosas entre a capacidade da máquina e os requisitos de produção.

Bobinador Rotativo

A bobinadeira rotativa usa um braço giratório ou folheto que enrola o fio em torno de um mandril estacionário ou de rotação lenta. Este projeto lida com perfis de fios redondos, planos e retangulares com igual confiabilidade. As bobinadeiras rotativas são comuns em enrolamentos de transformadores, produção de bobinas de motores e fabricação de solenóides. As velocidades de enrolamento normalmente variam de 200 a 2.500 RPM, dependendo do diâmetro do fio e da geometria da bobina. O design rotativo é especialmente eficaz para bobinas estreitas e enroladas, onde a separação de camadas e a precisão do cruzamento são essenciais.

Bobinador transversal

O enrolador transversal mantém o ponto de alimentação do fio estacionário enquanto o mandril gira e se move axialmente. Um mecanismo transversal controlado por CNC coloca o fio em padrões helicoidais precisos, o que é essencial para bobinas multicamadas onde a distribuição de tensão interna afeta o desempenho final da bobina. Este tipo é frequentemente encontrado em linhas de máquinas para enrolamento de molas, onde bobinas de fio pré-enroladas alimentam estações de formação a jusante, e em bobinas de cabos para conectores industriais.

Bobinador Toroidal

Bobinadores toroidais enrolam o fio em torno de um núcleo em forma de rosca, em vez de um mandril cilíndrico. Essas máquinas são especializadas em transformadores toroidais e indutores usados ​​em eletrônica de potência. A qualidade do enrolamento em máquinas toroidais afeta diretamente a uniformidade da indutância e o desempenho da blindagem eletromagnética. Uma máquina de enrolamento toroidal de alta qualidade atinge ângulos de enrolamento de ±0,5 graus em cada camada – uma tolerância que o enrolamento manual não consegue alcançar.

Bobinador CNC servo-acionado

As máquinas de bobinamento CNC acionadas por servo integram feedback em tempo real dos sistemas de codificadores para ajustar a velocidade de enrolamento, a tensão e o passo em tempo real. Essas máquinas podem armazenar centenas de programas de bobinas e alternar entre eles com tempo de inatividade mínimo. Para ambientes de produção que executam bitolas de fio mistas ou especificações de bobina variadas em um único turno, a bobinadeira CNC elimina o tempo de inatividade de troca que, de outra forma, acumularia várias horas por semana. A recuperação do programa e a compensação automática de tensão são as vantagens operacionais que definem esta classe.

Principais parâmetros técnicos e como lê-los

Comprar ou especificar uma máquina bobinadora automática de fio requer a avaliação de um conjunto de parâmetros interdependentes. A otimização para um geralmente restringe outro, portanto, a compreensão dos relacionamentos evita a especificação excessiva em algumas áreas e a especificação insuficiente em outras.

O controle de tensão merece atenção especial. O fio que chega a uma máquina enroladora de molas com tensão interna inconsistente produz molas com comprimento livre e características de deflexão de carga variáveis. Uma máquina de enrolamento automático bem especificada que alimenta uma linha de produção de molas deve manter a variação de tensão do fio abaixo ±3% em toda a bobina, da primeira à última camada . Conseguir isso requer um dançarino de tensão servocontrolado, em vez de um dançarino passivo com mola.

A relação entre enrolamento de fio e enrolamento de mola

O enrolamento de fio e o enrolamento de mola são processos relacionados, mas distintos. Compreender onde eles se sobrepõem e onde divergem evita erros na seleção incorreta de máquinas e no projeto da linha de produção.

Uma máquina bobinadeira automática de fio produz uma bobina acabada como produto final - a bobina em si é enviada para um cliente ou armazenada como estoque. Uma máquina de enrolamento de mola, por outro lado, usa fio como entrada e o deforma sob força controlada para produzir uma mola helicoidal com passo, diâmetro e comprimento livre definidos. A máquina de enrolamento de mola é a máquina formadora; a máquina de bobinar fio pode ser seu fornecedor anterior de bobinas de fio pré-enrolado.

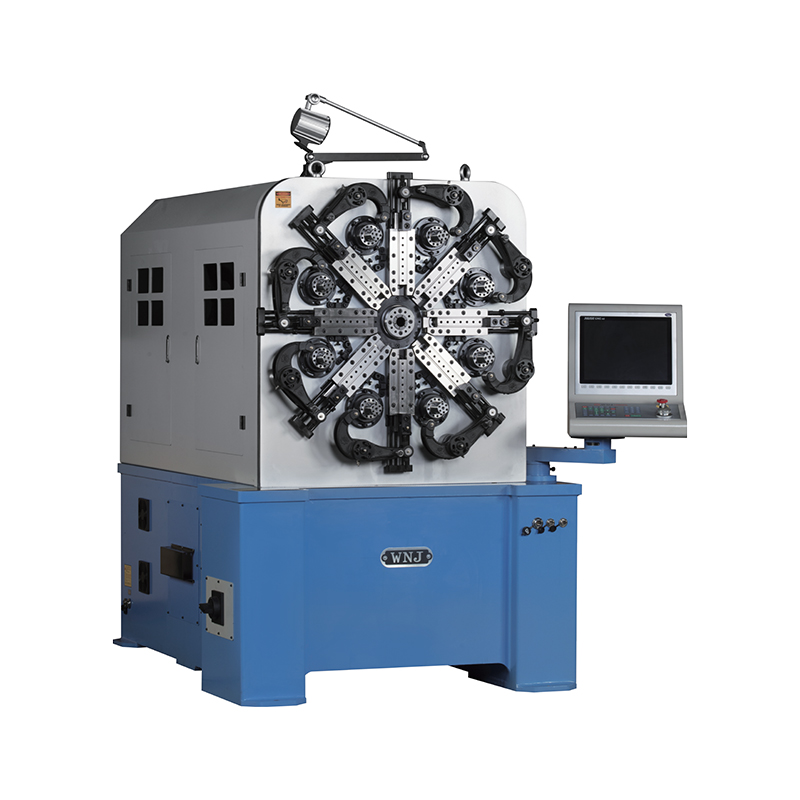

No entanto, alguns projetos de máquinas obscurecem intencionalmente essa distinção. Máquinas CNC para enrolar molas com sistemas integrados de endireitamento de fio e controle de tensão incorporam muitos dos mesmos subsistemas de uma máquina bobinadora automática de fio dedicada. Em instalações que produzem molas de pequeno diâmetro a partir de fio fino (0,1 mm a 0,8 mm), a função de enrolamento de fio é frequentemente integrada diretamente na linha da máquina de enrolamento de mola para evitar a etapa de manuseio separada. Essa integração reduz os danos do fio causados ​​pelo rebobinamento e mantém o histórico de tensão consistente desde o estágio de trefilação do fio até o estágio de formação da mola.

Na produção de alto volume de molas automotivas – onde uma única linha pode produzir de 80.000 a 150.000 molas de válvula por turno – a distinção torna-se importante novamente. Nesses volumes, máquinas dedicadas para enrolamento de fio funcionando 24 horas à frente da linha de enrolamento de mola crie um estoque tampão que permita que as máquinas de enrolamento de mola funcionem sem parar para trocas de carretel de fio. As máquinas bobinadoras tornam-se o elemento de ritmo de todo o sistema de produção.

Indústrias que dependem de máquinas automáticas de enrolamento de fio

As máquinas automáticas de enrolamento de fio aparecem em uma ampla variedade de indústrias, cada uma colocando demandas diferentes na geometria da bobina, no material do fio e na taxa de produção.

Fabricação Elétrica e Eletrônica

Os fabricantes de motores exigem bobinas de fio de cobre com contagem de voltas e tensão de camada consistentes para armaduras, estatores e enrolamentos de campo. Um desvio de até 2% na resistência da bobina — causado pela tensão inconsistente do fio durante o enrolamento — resulta em perda de eficiência detectável em motores acabados. Os fabricantes de transformadores precisam de bobinas com valores de indutância definidos, que dependem diretamente da precisão da contagem de voltas e da consistência do isolamento entre camadas. As bobinadeiras automáticas neste setor normalmente operam com codificadores de precisão que contam as revoluções com precisão de 0,01 voltas.

Fabricação de Primavera

Os fabricantes de molas usam máquinas automáticas de enrolamento de fio para preparar bobinas de fio para linhas de máquinas de enrolamento de mola. A máquina de enrolamento deve fornecer fio com um conjunto consistente (o grau de deformação permanente do processo de enrolamento anterior) para que a máquina de enrolamento de molas possa produzir molas com retorno elástico previsível. Aço inoxidável, fio musical e ligas de cromo-vanádio exigem diferentes perfis de tensão de enrolamento para atingir níveis definidos aceitáveis. Uma máquina de enrolamento de molas alimentada com fio mal enrolado produz molas com variação livre de comprimento que requer 100% de inspeção – um custo de qualidade caro que remonta diretamente à qualidade do enrolamento do fio a montante.

Chicote de fios automotivo

Os produtores de chicotes de fios automotivos enrolam conjuntos de cabos acabados em carretéis compactos para entrega just-in-time nas montadoras de veículos. Nesta aplicação, a bobinadeira automática de fio deve manusear cabos multicondutores com diâmetros externos de até 20 mm, aplicando tensão de enrolamento consistente sem deformar a geometria do cabo ou danificar os pinos conectores pré-instalados nas extremidades do cabo. Algumas máquinas de enrolamento de chicotes incluem sistemas de visão que detectam a posição do conector antes do início do enrolamento, pausando o ciclo se um conector estiver fora de posição.

Fabricação de dispositivos médicos

Fios-guia médicos, bobinas de reforço de cateteres e enrolamentos de sutura cirúrgica requerem máquinas de enrolamento automático capazes de manusear fios muito finos – geralmente de 0,05 mm a 0,3 mm de diâmetro – com acabamentos de superfície que não toleram arranhões induzidos por guia. Máquinas de bobinagem compatíveis com salas limpas com gabinetes com filtro HEPA e guias de fio revestidas de cerâmica ou PTFE são requisitos padrão neste setor. Os requisitos de rastreabilidade significam que cada bobina deve ter um registro de velocidade de enrolamento, tensão e identificação do operador, o que impulsiona a adoção de máquinas de bobinagem conectadas à Indústria 4.0 com registro automático de dados.

Produção de fios e cabos de aço

As fábricas de fios de aço e os produtores de cabos enrolam o produto acabado para envio em bobinas com pesos que variam de meadas de varejo de 5 kg a bobinas industriais de 2.000 kg. Na extremidade pesada, a máquina automática de enrolamento de fio deve aplicar uma contratensão controlada para evitar o colapso da bobina sob seu próprio peso. Cabeças de enrolamento orbitais que distribuem o fio em um padrão em forma de oito são comuns neste segmento porque o padrão sobreposto produz bobinas estáveis ​​que podem ser manuseadas e transportadas sem núcleos de proteção.

Níveis de automação e opções de integração

As máquinas automáticas de enrolamento de fio estão disponíveis em vários níveis de automação. O nível certo depende do volume de produção, da complexidade do mix de produtos e do orçamento de capital disponível.

• Bobinadeiras semiautomáticas lidam com o ciclo de enrolamento automaticamente, mas exigem que um operador remova as bobinas acabadas, instale mandris vazios e passe o fio para cada novo carretel. Adequado para volumes baixos a médios com alta variedade de produtos.
• Bobinadeiras totalmente automáticas com remoção robótica de bobinas use um braço robótico ou ejetor pneumático para remover bobinas acabadas do mandril e depositá-las em uma esteira ou em uma caixa de coleta. A intervenção do operador é reduzida a alterações no spool e tratamento de exceções.
• Linhas de bobinagem automática com fita ou agrupamento integrado adicione uma estação a jusante que envolva a bobina acabada com fita, tubo termorretrátil ou amarras antes da descarga. Isso elimina uma etapa separada de empacotamento manual que muitas vezes se torna um gargalo de produção.
• Sistemas de bobinamento em linha integrados com linhas de trefilação ou recozimento capture o fio diretamente do processo de produção em bobinas sem uma etapa de manuseio separada. Esses sistemas eliminam os riscos de qualidade associados ao rebobinamento, ao mesmo tempo que maximizam a eficiência do espaço físico.
• Máquinas de bobinamento conectadas por MES/ERP receba ordens de produção digitalmente, carregue automaticamente o programa de bobinamento correto e poste os dados da bobina concluída de volta ao sistema de execução de fabricação. Em instalações que executam centenas de SKUs, essa conectividade elimina erros de seleção manual de programas — uma fonte surpreendentemente comum de refugo em ambientes de produção mista.

O cálculo do ROI para atualizar o nível de automação normalmente se concentra na redução dos custos de mão de obra e na melhoria da taxa de sucata. Uma bobinadeira totalmente automática substituindo duas estações semiautomáticas pode custar de 40 a 60% mais adiantado, mas recuperar a diferença em 18 meses quando a economia de mão de obra e a redução dos custos de inspeção são considerados juntos.

Máquina de enrolamento de fio versus máquina de enrolamento de mola: uma comparação lado a lado

Os compradores às vezes confundem esses dois tipos de máquinas, principalmente quando adquirem equipamentos pela primeira vez. A comparação a seguir esclarece suas funções.

Selecionando a máquina certa: uma lista de verificação prática

Antes de abordar um fornecedor, preencher a lista de verificação de especificações a seguir reduz o risco de comprar uma máquina que esteja abaixo das especificações para suas demandas de produção ou que esteja acima das especificações com recursos que você nunca usará.

1. Defina o tipo de fio e a faixa de diâmetro. Liste todos os materiais e bitolas de fio que você irá enrolar. Se a sua faixa abranger mais de 10:1 de diâmetro (por exemplo, 0,3 mm a 3 mm), confirme se a máquina pode lidar com toda a faixa sem substituição da guia.
2. Defina os requisitos de geometria da bobina. Especifique a faixa do diâmetro interno, a faixa do diâmetro externo e a largura da bobina (ou comprimento para bobinas estilo carretel). Inclua a tolerância mais rigorosa necessária, não apenas a média.
3. Quantifique a meta de rendimento. Expresse isso como bobinas por hora, metros por hora ou quilogramas por turno – o que for mais relevante para o seu planejamento de produção. Inclua a demanda de pico, não apenas a demanda média.
4. Identifique a frequência de mudança. Se você alterar as especificações da bobina mais de duas vezes por turno, priorize máquinas com sistemas de mandril de troca rápida e alta capacidade de armazenamento de programas.
5. Verifique a compatibilidade downstream. Se as bobinas acabadas alimentam diretamente uma máquina de enrolamento de mola, confirme se os níveis do conjunto de fios e os perfis de tensão atendem aos requisitos de entrada da máquina de mola. Solicite dados de teste de consistência de tensão ao fornecedor da máquina bobinadora.
6. Avalie os requisitos de integração. Determine se a máquina precisa se comunicar com MES, ERP ou sistemas de qualidade. Confirme os protocolos de comunicação disponíveis (OPC-UA, Ethernet/IP, Profibus, Modbus) antes da compra.
7. Avalie a disponibilidade de serviços e peças de reposição. Para máquinas com sistemas de controle proprietários, confirme a capacidade de serviço local do fornecedor e o prazo típico de entrega de peças sobressalentes. Um prazo de entrega de 6 semanas para um servoacionamento crítico é inaceitável em um ambiente de produção de alto volume.

Defeitos comuns de enrolamento e suas causas raízes

Mesmo máquinas automáticas de enrolamento de fio bem especificadas produzem defeitos quando os parâmetros do processo se desviam ou os componentes consumíveis se desgastam. Reconhecer a relação defeito-causa reduz o tempo de diagnóstico.

Birdcaging (laços de arame afastados do corpo da bobina)

A gaiola ocorre quando a tensão do enrolamento é insuficiente para pressionar cada volta contra a anterior. As principais causas incluem ponto de ajuste de tensão do dançarino muito baixo, pastilhas de freio de tensão desgastadas ou diâmetro do fio na extremidade inferior da tolerância do furo guia. Aumentar a tensão em 10–15% e substituir componentes de guia desgastados normalmente resolve esse defeito dentro de um ciclo de bobina.

Cruzamento de camadas (salto de fio sobre o limite da camada)

O cruzamento de camadas acontece quando o tempo de reversão transversal está ligeiramente errado, permitindo que o fio cruze o ponto limite pretendido. As máquinas CNC resolvem isso através do ajuste de parâmetros de software. Em máquinas mais antigas com temporização mecânica, o tempo do came deve ser ajustado fisicamente – um processo que leva de 30 a 90 minutos e requer um técnico experiente.

Variação de peso da bobina entre ciclos

Quando o peso da bobina varia mais do que a tolerância aceitável entre bobinas consecutivas do mesmo programa, a causa mais comum é a saída inconsistente do fio do carretel de alimentação - especialmente quando o carretel de alimentação está quase vazio e a contratensão muda. A instalação de um carretel de desbobinamento ativo que mantém a contratensão constante, independentemente do diâmetro do carretel, elimina essa fonte de variação. A variação do peso da bobina acima de ± 2% normalmente provoca rejeição por parte dos clientes que usam o fio enrolado como matéria-prima da máquina bobinadora de mola , uma vez que o conjunto variável de fios afeta diretamente o comprimento livre da mola.

Arranhões na superfície do fio enrolado

Arranhões na superfície do fio visíveis a olho nu indicam desgaste do furo guia. Guias de cerâmica usadas com fio de aço normalmente duram de 800 a 1.200 horas antes que ocorra desgaste indutor de arranhões. As guias de carboneto de tungstênio duram de 3.000 a 5.000 horas nas mesmas condições, mas custam de 4 a 6 vezes mais por unidade. Para fios de cobre e alumínio – que são macios e arranham facilmente – a inspeção do furo guia deve fazer parte da lista de verificação diária pré-turno.

Práticas de manutenção que prolongam a vida útil da máquina

As máquinas automáticas de enrolamento de fio em ambientes de produção contínua acumulam de 6.000 a 8.000 horas de operação por ano. Sem manutenção sistemática, o desgaste dos rolamentos, a erosão das guias e a degradação do sistema de acionamento reduzem esse tempo para 3.000 a 4.000 horas antes da primeira falha grave. O custo do tempo de inatividade não planejado em uma máquina bobinadora de alta velocidade normalmente gira em torno de US$ 500 a US$ 2.000 por hora, quando a perda de produção é incluída.

• Diariamente: Limpe lascas de fio e detritos dos orifícios da guia, verifique se há emperramento do pivô do dançarino de tensão, inspecione o caminho do fio em busca de rebarbas ou bordas afiadas que possam danificar o isolamento do fio.
• Semanalmente: Lubrifique o parafuso de avanço transversal, verifique a condição da pinça do mandril, verifique a precisão da leitura do codificador em relação a um padrão de comprimento de bobina conhecido.
• Mensalmente: Substitua as pastilhas guia de forma proativa, independentemente do desgaste visível em aplicações de alta precisão, verifique a condição da escova do servo motor (em acionamentos do tipo escova), calibre o sistema de medição de tensão em relação a uma célula de carga de referência.
• Anualmente: Inspeção e substituição completa do rolamento do fuso se a medição de vibração exceder o limite do OEM, backup do sistema de controle e verificação de firmware, calibração completa de todos os sistemas de medição de acordo com padrões rastreáveis.

A manutenção preditiva usando sensores de vibração nos rolamentos do fuso e monitoramento de temperatura nos servoacionamentos identifica falhas 2 a 4 semanas antes que causem paradas não planejadas. Para máquinas que executam produção crítica, esse investimento em monitoramento de condições se paga no primeiro evento de falha evitado.

Perguntas frequentes sobre máquinas enroladoras automáticas de fio

Uma máquina pode lidar com fios de cobre e aço?

Sim, mas são necessárias alterações nas ferramentas. O fio de aço precisa de materiais de guia mais duros (carboneto de tungstênio em vez de cerâmica) e maior capacidade de força de tensão. Se ambos os materiais estiverem em produção regular, especifique uma máquina com faixa de tensão e sistema de guia que cubra ambos e inclua a troca de guia no procedimento padrão de troca de produto.

Qual é o período de retorno típico ao substituir o enrolamento manual por uma máquina automática?

Em instalações que produzem mais de 500 bobinas por turno, os períodos de retorno de 12 a 24 meses são típicos quando o custo da máquina, a instalação e o treinamento são comparados com a economia de custos de mão de obra e a redução de sucata. Instalações com custos de mão-de-obra mais elevados ou despesas de inspeção significativas obtêm retorno no limite mais curto dessa faixa.

Uma máquina bobinadeira automática de fio requer um operador dedicado?

Nos modelos totalmente automáticos, um operador pode supervisionar duas a quatro máquinas simultaneamente. A função do operador muda do enrolamento ativo para o carregamento do carretel, amostragem de qualidade e gerenciamento de exceções. As máquinas semiautomáticas exigem mais atenção do operador – normalmente um operador por máquina – mas ainda eliminam os aspectos mais exigentes fisicamente do enrolamento manual.

Qual a diferença entre uma máquina bobinadora de fio e uma máquina bobinadora de fio?

Os termos são frequentemente usados ​​de forma intercambiável na indústria. Tecnicamente, "enrolar" refere-se à formação de um anel solto ou meada de fio, enquanto "enrolar" refere-se a enrolar o fio em um carretel, bobina ou núcleo. Na prática, ambos os termos aparecem em catálogos de fornecedores da mesma categoria de equipamento. Ao avaliar fornecedores, concentre-se nas especificações técnicas da máquina e não na terminologia usada no nome do produto.

É prático enrolar fio pré-estanhado ou esmaltado sem danificar o revestimento?

Sim, desde que a máquina esteja configurada corretamente. O fio esmaltado requer furos guia polidos e ajustes de tensão na extremidade inferior da faixa aceitável para evitar abrasão. O arame pré-estanhado é mais tolerante, mas deve ser manuseado com guias limpas e livres de contaminação por ferro para evitar reações galvânicas na superfície durante o armazenamento. Muitas operações de enrolamento de transformadores utilizam fio esmaltado em máquinas de enrolamento automático a velocidades de 800 a 1.500 RPM sem danos detectáveis ​​no revestimento.
