Como funciona uma máquina de dobra? Guia de flexão de mola

Como funciona uma dobradeira: o princípio fundamental

Uma dobradeira funciona aplicando uma força controlada a uma peça de trabalho - normalmente metal, arame ou tubo - para deformá-la em um ângulo ou formato específico sem cortar ou soldar. A máquina usa uma combinação de um punção (matriz superior), uma matriz (matriz inferior) e um medidor traseiro para posicionar e dobrar o material com precisão repetível. A mecânica fundamental depende de exceder a resistência ao escoamento do material para que ele se deforme permanentemente, enquanto permanece abaixo da sua resistência à tração para evitar fratura.

Em termos práticos, quando o punção desce para dentro da matriz, ele força a chapa metálica ou o fio a se conformar à geometria da matriz. O ângulo alcançado depende da profundidade de penetração, da largura da abertura da matriz e das características de retorno elástico do próprio material. As modernas máquinas de dobra CNC controlam todas essas variáveis ​​digitalmente, permitindo tolerâncias tão estreitas quanto ±0,1° no ângulo de dobra e ±0,1 mm no posicionamento do contra-medidor.

Existem vários métodos primários de dobra em uso industrial, cada um adequado para diferentes materiais e volumes de produção:

• Flexão de ar: O punção empurra o material para dentro da matriz sem atingir o fundo. O ângulo final depende da profundidade de penetração do punção. Este é o método mais flexível e é responsável por mais de 60% das operações de dobradeiras em todo o mundo.
• Assentamento (flexão inferior): O punção conduz o material totalmente para dentro da matriz, alcançando ângulos muito precisos. Springback é mínimo porque o material está totalmente comprimido. Requer mais tonelagem – normalmente de 3 a 5 vezes mais do que a flexão de ar.
• Cunhagem: O método de pressão mais alta, onde o punção e a matriz comprimem o material até um retorno elástico próximo de zero. Usado para tolerâncias extremamente restritas, geralmente na fabricação de componentes aeroespaciais ou médicos.
• Dobragem de rolo: Três rolos curvam gradualmente a folha ou placa em arcos ou cilindros. Comum na fabricação de tubos e estruturas metálicas.
• Flexão de tração rotativa: Utilizado principalmente para tubos e perfis. Uma matriz de fixação segura o tubo enquanto uma matriz curva gira em torno de um centro fixo, dando forma ao tubo. Essencial para curvas com raios estreitos em tubos de escape e gaiolas de segurança.

Componentes principais dentro de uma máquina dobradeira

Compreender o que cada peça faz ajuda os operadores a solucionar problemas e otimizar a qualidade da produção. Cada dobradeira, independentemente do tipo, compartilha um conjunto comum de componentes mecânicos e de controle.

A estrutura e a cama

A estrutura da máquina é uma estrutura de aço soldada ou fundida que absorve forças de flexão sem desviar. Em dobradeiras grandes com capacidade de 400 toneladas ou mais, a base desvia mensuravelmente sob carga - às vezes 0,3–0,5 mm em um vão de 4 metros. Máquinas melhores usam sistemas de coroamento (mecânicos ou hidráulicos baseados em cunha) para compensar essa deflexão e manter a consistência do ângulo em todo o comprimento da peça.

O Carneiro (feixe superior)

O aríete carrega o ferramental superior (punção) e é acionado para baixo por cilindros hidráulicos, acionamentos servoelétricos ou excêntricos mecânicos. Prensas dobradeiras servoelétricas, agora padrão em oficinas de chapas metálicas de precisão, alcançam repetibilidade de posicionamento de ±0,01 mm — significativamente melhor que os projetos hidráulicos convencionais, que normalmente atingem ±0,04 mm.

Ferramentas: Perfurar e Morrer

O raio da ponta do punção, a largura da abertura da matriz (abertura em V) e o raio do ombro da matriz afetam diretamente a qualidade da dobra. Uma regra padrão é que a abertura em V deve ter de 6 a 10 vezes a espessura do material. Por exemplo, dobrar aço-carbono de 3 mm normalmente usa uma matriz em V de 20–24 mm. Usar uma matriz muito estreita causa desbaste excessivo e rachaduras no material; uma matriz muito larga aumenta o retorno elástico e reduz a precisão do ângulo.

Sistema de medidor traseiro

O medidor traseiro é um batente motorizado que posiciona o material com precisão antes de cada dobra. Os medidores traseiros multieixos modernos (normalmente de 4 a 6 eixos) permitem o controle CNC de profundidade e altura, permitindo que peças flangeadas complexas sejam produzidas automaticamente sem reposicionamento manual. A precisão do medidor traseiro determina diretamente a tolerância do comprimento do flange, que em dobradeiras CNC bem conservadas varia de ±0,1 a ±0,2 mm.

Controlador CNC

As máquinas de dobra modernas executam controladores CNC dedicados (Delem, Cybelec ou sistemas proprietários) que armazenam programas de dobra, calculam a tonelagem necessária, compensam o retorno elástico e coordenam o movimento de vários eixos. A programação off-line por meio de software CAD/CAM (por exemplo, Radan, SolidFunciona Bend) permite que os engenheiros desenvolvam sequências de dobra em um computador e as transfiram diretamente para a máquina, reduzindo o tempo de configuração em 40 a 70% em comparação com a programação manual por tentativa e erro.

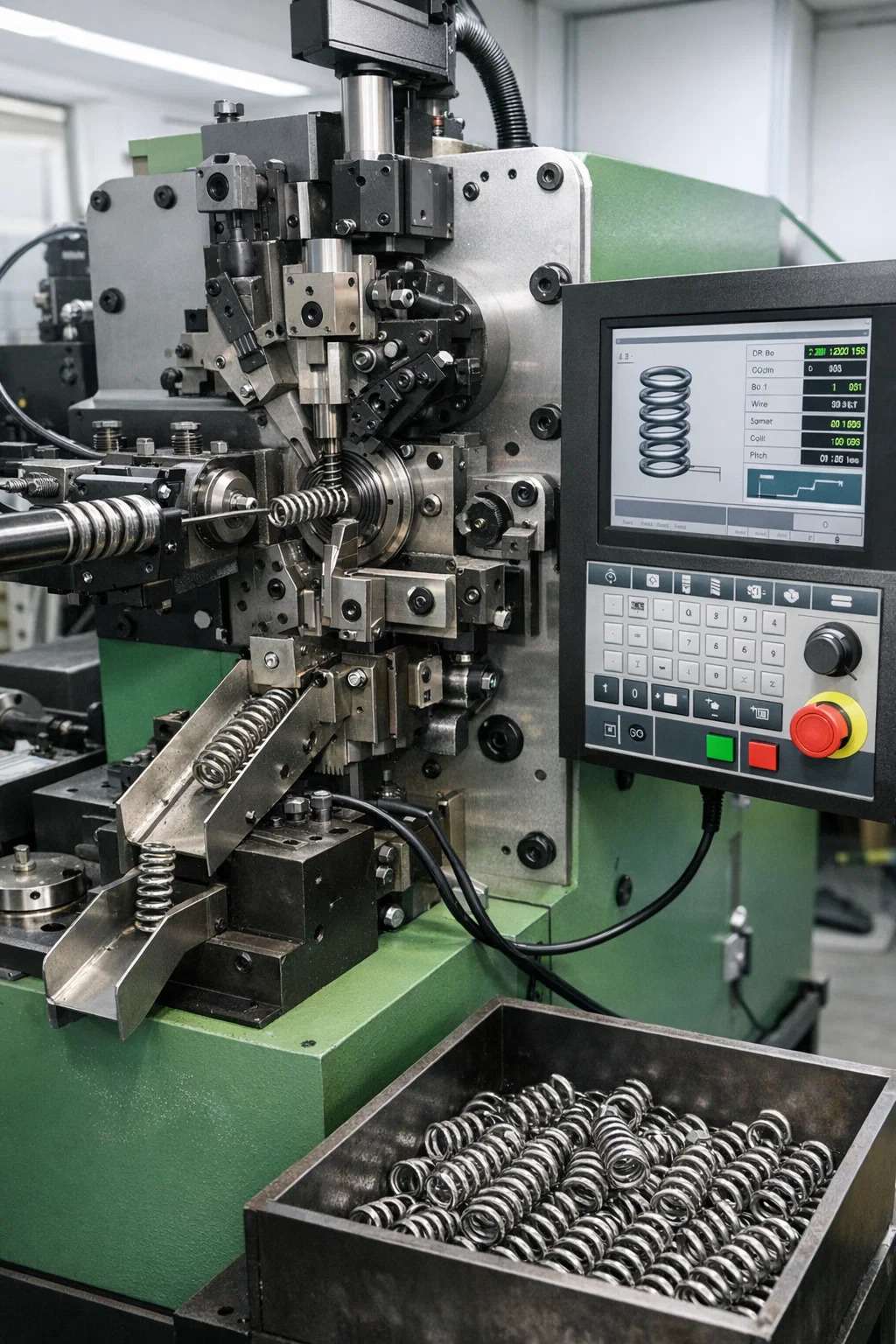

Como um Máquina dobradeira de mola Works

Uma dobradeira de mola é um tipo especializado de dobradeira projetada especificamente para transformar arame ou material plano em molas e formatos semelhantes a molas - incluindo bobinas, molas de torção, molas de compressão, molas de extensão e formatos de arame personalizados. Ao contrário das prensas dobradeiras de chapa metálica padrão, uma dobradeira de mola opera com pinos de dobra giratórios, cames ajustáveis ​​e um mecanismo de alimentação de arame que trabalham juntos para moldar continuamente o arame à medida que ele é alimentado pela máquina.

O ciclo de trabalho fundamental de uma dobradeira de molas CNC passa pelas seguintes etapas:

1. Alimentação de arame: Rolos de alimentação servo-acionados avançam o fio de um carretel até um comprimento exato. A precisão de alimentação em máquinas modernas atinge ±0,02 mm por ciclo.
2. Dobrar/enrolar: Pinos de flexão ou ferramentas de enrolamento aplicam força lateral ao fio que avança, enrolando-o em torno de um eixo de enrolamento ou através de uma série de pontos de flexão para formar a geometria desejada.
3. Controle de tom: Uma ferramenta de passo se move axialmente para controlar o espaçamento entre as bobinas em molas de compressão ou extensão.
4. Corte: Quando a mola atinge o comprimento programado, um cortador corta o fio de forma limpa e a mola acabada é ejetada em uma caixa de coleta ou transportador.

As máquinas dobradeiras de molas CNC de alta velocidade normalmente produzem de 30 a 200 molas por minuto, dependendo do diâmetro do fio e da complexidade da mola. Algumas bobinadeiras de alto volume que utilizam fio fino (0,1–0,5 mm) no setor eletrônico excedem 400 peças por minuto.

Tipos de máquinas dobradeiras de molas

As dobradeiras de molas vêm em diversas configurações, dependendo do tipo de mola e dos requisitos de produção:

Springback: Por que é importante e como as máquinas de dobra lidam com isso

Springback é um dos desafios mais significativos em qualquer operação de dobra, seja em uma dobradeira de chapa metálica ou em uma dobradeira de mola. Quando uma força dobra o metal, apenas parte da deformação é plástica (permanente). A porção elástica se recupera quando a força é liberada, fazendo com que a peça retorne à sua forma original. Para chapas de aço-carbono comuns, os ângulos de retorno elástico normalmente variam de 1° a 5°, enquanto os aços de alta resistência e o aço inoxidável podem retornar de 6° a 12° ou mais.

As máquinas dobradeiras de molas enfrentam uma versão especialmente aguda deste problema. Todo o produto é definido por sua recuperação elástica – uma mola de compressão, por exemplo, deve armazenar e liberar energia de forma previsível, portanto, o processo de enrolamento deve levar em conta o retorno elástico precisamente para atingir o comprimento livre e a taxa de mola alvo. Uma mola que recue mais do que o programado será muito longa; aquele que recua menos será muito curto e ambos falharão no teste de carga.

Métodos de compensação usados em máquinas modernas

• Flexão excessiva: A máquina dobra intencionalmente além do ângulo alvo, calculando o excesso necessário para compensar o retorno elástico. Os sistemas CNC armazenam valores de correção de retorno elástico específicos do material em seus bancos de dados.
• Feedback de medição de ângulo: Algumas prensas dobradeiras de última geração incluem sensores de ângulo laser ou ópticos integrados (por exemplo, o sistema CADMAN-Touch da LVD) que medem o ângulo real no meio do curso e ajustam a penetração do punção em tempo real.
• Compensação do banco de dados de materiais: As máquinas dobradeiras de mola CNC armazenam tabelas de correção de retorno elástico para cada material, diâmetro e têmpera do fio. Os operadores inserem a especificação do material e a máquina ajusta automaticamente a posição do eixo de enrolamento e a pressão da ferramenta de inclinação.
• Cunhagem: A pressão aplicada suficiente para deformar plasticamente quase toda a seção transversal do material elimina quase totalmente o retorno elástico, mas requer de 5 a 8 vezes mais força do que a flexão a ar.

Máquinas de dobra CNC vs. manuais: uma comparação direta

A distinção entre dobradeiras manuais e controladas por CNC vai muito além do preço. Cada um tem um contexto operacional específico onde proporciona o melhor retorno.

Especificamente para máquinas de dobra de mola, os sistemas CNC dominam a produção de volume médio a alto porque a geometria da forma do fio é quase impossível de replicar de forma consistente com ajustes manuais de pinos quando as taxas de produção excedem 50 peças por minuto. As dobradeiras manuais de molas permanecem viáveis ​​para trabalhos de protótipos, oficinas especializadas e lotes muito pequenos de molas de arame de grande diâmetro, onde o tempo de configuração da máquina supera o tempo real de produção.

Materiais Processados por Dobradeiras

As máquinas de dobra não são independentes de materiais. Cada classe de material responde de maneira diferente às forças de flexão e os parâmetros da máquina devem ser adaptados de acordo.

Materiais para dobradeiras de chapa metálica

• Aço macio (CR/HR): O material mais comumente dobrado. Resistência ao escoamento 250–350 MPa. Comportamento indulgente com recuperação moderada. Uma folha CR de 1 mm requer aproximadamente 12–18 toneladas por metro de comprimento de dobra.
• Aço inoxidável (304/316): Maior resistência (rendimento 205–310 MPa), mas taxa de endurecimento substancialmente maior. Requer 1,5–2× a tonelagem de aço-carbono e produz mais retorno elástico. O raio de curvatura interno mínimo deve ser de pelo menos 1× a espessura do material para evitar rachaduras.
• Alumínio (5052, 6061): Menor resistência, mas mais propenso ao retorno elástico devido ao menor módulo de elasticidade (~70 GPa vs. 200 GPa para aço). 6061-T6 é notoriamente propenso a rachar em raios agudos; As têmperas T4 ou recozidas são preferidas para dobras complexas.
• Aço de alta resistência (AHSS, HSLA): Limites de rendimento de 550–1200 MPa. Retorno elástico extremamente alto (geralmente 8°–15° por curva de 90°). Requer seleção cuidadosa de ferramentas e estratégias de conformação muitas vezes dedicadas.

Materiais de fio para máquina dobradeira de mola

• Fio de mola trefilado (ASTM A227): O carro-chefe da indústria para molas de compressão de uso geral. Resistência à tração 1200–2000 MPa dependendo do diâmetro.
• Fio musical (ASTM A228): A maior resistência à tração dos tipos de fios de mola comuns (até 2.350 MPa com 0,5 mm de diâmetro). Usado onde a resistência à fadiga e propriedades mecânicas consistentes são críticas.
• Fio de mola inoxidável (302/304): Resistência à corrosão para aplicações de processamento de alimentos, marinhas e médicas. Menor resistência do que o fio musical, mas excelente durabilidade ambiental.
• Fio de liga de cromo-silício / cromo-vanádio: Usado para molas de alta temperatura (molas de válvulas, componentes de motor) onde temperaturas operacionais elevadas fariam com que o fio de carbono simples se ajustasse.

Como selecionar a máquina de dobra certa para sua aplicação

Selecionar a máquina errada é um erro caro. A dobradeira certa depende de pelo menos seis fatores convergentes, e cada um deve ser avaliado em conjunto e não isoladamente.

Material e Espessura da Peça

Para chapa metálica, as escalas de tonelagem necessárias com resistência ao escoamento do material e espessura ao quadrado . Dobrar a espessura do material aproximadamente quadruplica a tonelagem necessária. Uma oficina que dobra principalmente aço-carbono de 3 mm até 2.500 mm de largura precisa de aproximadamente 100–160 toneladas de capacidade de prensa dobradeira. Se mais tarde precisarem dobrar aço inoxidável de 6 mm, essa mesma peça poderá exigir 400 toneladas – excedendo em muito a classificação da máquina.

Para trabalhos com molas, a faixa de diâmetro do fio orienta quase exclusivamente a seleção da máquina. Uma dobradeira de mola projetada para fio de 0,5–4 mm não pode processar com segurança fio de 8 mm sem correr o risco de sobrecarga do motor e quebra da ferramenta.

Geometria e complexidade da peça

Dobras 2D simples em chapas planas podem ser manipuladas por qualquer prensa dobradeira. Peças com relações complexas de flange, dobras de bainha ou ângulos negativos requerem ferramentas descentralizadas, configurações especiais de matrizes ou manipulação robótica de peças. Para formas de arame com geometria 3D — ganchos, laços e dobras multiplanos — apenas uma máquina formadora de arame CNC multieixos com 6 ou mais eixos controlados independentemente pode lidar com a saída do volume de produção.

Volume de produção

Uma loja que produz 50 suportes personalizados por semana não tem justificativa para uma dobradeira CNC de US$ 200.000 com trocador automático de ferramentas. Por outro lado, um fabricante de molas que opera 500.000 molas de compressão por mês não pode contar com uma bobinadeira semiautomática – o tempo de ciclo e o desgaste das ferramentas tornarão os custos insustentáveis. A análise do ponto de equilíbrio mostra consistentemente que as máquinas dobradeiras de molas CNC pagam seu investimento dentro de 12 a 24 meses em taxas de produção acima de 50.000 peças por mês em comparação com alternativas manuais ou semiautomáticas.

Requisitos de tolerância

Peças aeroespaciais e médicas exigem rotineiramente ângulos de curvatura mantidos em ±0,25° e comprimentos de flange em ±0,1 mm. Conseguir isso de forma confiável em uma prensa dobradeira hidráulica sem feedback de medição de ângulo é quase impossível durante uma produção completa. Para flexão de molas, tolerâncias de comprimento livre de ±0,3 mm em um corpo de mola de 50 mm exigem uma máquina com resolução de alimentação de arame estável e compensação de retorno elástico consistente – normalmente alcançável apenas com bobinadeiras CNC acionadas por servo.

Problemas comuns em operações de dobra e suas causas raízes

Mesmo máquinas bem configuradas produzem peças defeituosas quando as variáveis não são controladas. Os problemas a seguir são os relatados com mais frequência em operações de dobradeiras e dobradeiras de molas.

Inconsistência de ângulo ao longo do comprimento da peça

Se o ângulo de curvatura estiver correto no centro, mas abrir em direção às extremidades, a base da máquina está desviando sob carga. Uma curva de 3 metros em uma prensa dobradeira de 250 toneladas sem coroamento ativo pode apresentar 0,4–0,8 mm de deflexão no centro em relação às extremidades, traduzindo-se em 1°–2° de variação de ângulo. A correção é uma mesa de coroamento hidráulica ou mecânica ou segmentos de ferramentas mais curtos que permitem o ajuste por seção.

Rachaduras no raio de curvatura

A fissuração ocorre quando a deformação externa da fibra excede a capacidade de alongamento do material. As causas comuns incluem o uso de um raio de punção menor que o mínimo recomendado para o material (para alumínio 6061-T6, o raio interno mínimo é normalmente de 1,5–2× a espessura do material), dobramento na direção da fibra da chapa laminada ou uso de material endurecido de operações de conformação anteriores. Girar a peça 90° em relação à direção de laminação geralmente elimina trincas em materiais limítrofes.

Variação do comprimento livre da mola na flexão da mola

A dispersão de comprimento livre em molas de produção (por exemplo, ±1 mm em um alvo de ±0,3 mm) geralmente remonta a uma de três causas: variação do diâmetro do fio entre as bobinas excedendo a tolerância para a qual a máquina foi calibrada, mudanças na dureza do material causadas pela temperatura em longos ciclos de produção ou rolos de alimentação desgastados que deslizam intermitentemente. Substituir os insertos do rolo de alimentação a cada 300–500 horas de operação é a manutenção preventiva padrão em lojas de molas de alto volume.

Torção em peças de arame moldado

A torção se desenvolve quando a tensão residual na bobina do fio não é liberada uniformemente à medida que o fio passa pela máquina. Um endireitador de fio (do tipo rotativo ou rolo) montado entre o carretel de fio e os rolos de alimentação remove o conjunto de bobinas antes da formação. A maioria das configurações de máquinas dobradeiras de molas de produção inclui um endireitador de 7 ou 9 rolos como equipamento padrão.

Requisitos de segurança para operação de máquinas de dobra

Máquinas dobradeiras - especialmente dobradeiras hidráulicas com capacidade de 100 toneladas ou mais - geram forças capazes de esmagar as mãos e causar ferimentos fatais. Os padrões de segurança não são opcionais em nenhum ambiente operacional profissional.

• Cortinas de luz e sistemas de segurança a laser: As dobradeiras modernas usam sistemas AOPD (Dispositivo de Proteção Optoeletrônico Ativo) - cortinas de laser que param o aríete imediatamente se a mão de um operador entrar na zona de perigo. O Fiessler AKAS II e sistemas similares detectam obstruções tão finas quanto 14 mm em velocidades de fechamento de até 10 mm/s.
• Controle bimanual: Em máquinas sem segurança óptica avançada, um requisito de ativação com as duas mãos mantém as mãos do operador afastadas da zona de ferramentas durante o golpe de força.
• Equipamento de proteção individual: Luvas resistentes a cortes (EN388 nível 4 ou superior), calçado de segurança e proteção para os olhos contra rebarbas metálicas são requisitos mínimos na maioria das jurisdições.
• Proteção da máquina dobradeira de mola: Como as máquinas dobradeiras de mola ejetam as peças em alta velocidade e o fio pode chicotear se quebrar sob tensão, é necessária uma proteção perimetral completa com portas de acesso intertravadas. As normas ISO 11161 e EN 13857 definem distâncias mínimas de segurança para tal proteção.
• Manutenção do sistema hidráulico: Uma prensa dobradeira hidráulica com vazamento na vedação pode derrubar o aríete sob a gravidade. As válvulas de segurança anti-queda (válvulas de retenção diretamente no cilindro) são obrigatórias em todas as máquinas modernas e devem ser inspecionadas anualmente.

Práticas de manutenção que prolongam a vida útil da máquina dobradeira

Uma dobradeira bem conservada deve fornecer de 20 a 30 anos de serviço produtivo. Máquinas negligenciadas deterioram-se rapidamente, produzindo peças fora da tolerância e criando riscos à segurança. As práticas de manutenção a seguir não são negociáveis ​​em ambientes de produção.

• Diariamente: Limpe as superfícies das ferramentas para evitar marcas nas pontas do punção e nos ombros da matriz. Inspecione as mangueiras hidráulicas quanto a atrito ou vazamento. Verifique os batentes do medidor traseiro em busca de detritos que possam posicionar peças incorretamente.
• Semanalmente: Verifique o nível e a condição do fluido hidráulico. Inspecione os codificadores lineares (se instalados) quanto a contaminação. Verifique a precisão do posicionamento do medidor traseiro com um relógio comparador contra um batente de referência.
• Mensalmente: Lubrifique as guias do aríete, os parafusos de avanço do medidor traseiro e os parafusos esféricos de acordo com o cronograma de lubrificação do fabricante. Verifique se há desgaste nos sistemas de fixação de ferramentas.
• Anualmente: Troca completa do fluido hidráulico (normalmente ISO VG46 ou VG68 dependendo do clima). Inspecione as vedações do cilindro. Execute a calibração a laser ou óptica do sistema de referência angular da máquina. Para máquinas dobradeiras de mola, substitua os pinos dobradores e os mandris enroladores que apresentam desgaste mensurável.

As ferramentas normalmente são o custo de manutenção recorrente mais alto em operações de dobradeiras e dobradeiras de molas. Desgaste e cortes nas pontas dos perfuradores; os ombros da matriz sofrem erosão devido ao contato repetido com o metal. Um único conjunto de ferramentas de dobradeira de precisão para uma máquina de 3 metros pode custar de US$ 3.000 a US$ 15.000, tornando o armazenamento adequado (racks de ferramentas, capas protetoras) e procedimentos de manuseio uma medida direta de controle de custos.
