Projeto de mola de torção: equações, materiais e guia de máquina

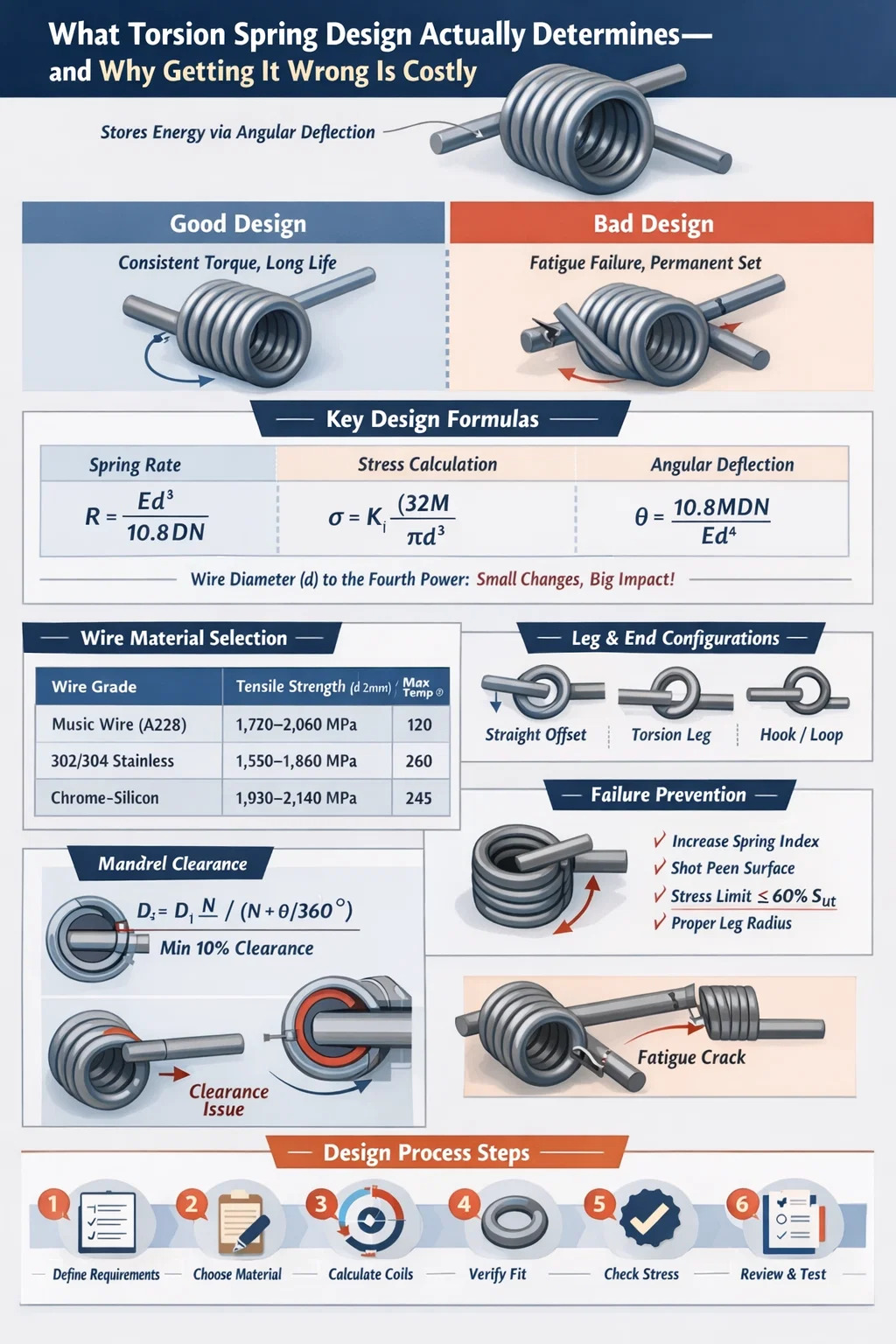

O que o projeto da mola de torção realmente determina – e por que errar custa caro

O projeto da mola de torção é o processo de especificação da geometria, do material, das características de carga e das tolerâncias de fabricação de uma mola que armazena energia por meio de deflexão angular em vez de compressão ou extensão linear. Faça o design certo e a mola fornecerá torque consistente em milhares — ou milhões — de ciclos. Se errar, você enfrentará falha prematura por fadiga, deformação permanente ou curvas de torque imprevisíveis que destroem o mecanismo posterior.

O resultado mais crítico do projeto é o taxa de mola (torque por grau de rotação) , normalmente expresso em N·mm/° ou lb·in/°. Todos os outros parâmetros – diâmetro do fio, diâmetro da bobina, número de bobinas ativas, geometria da perna, configuração final – alimentam esse número. Uma máquina com mola de torção só pode produzir o que o projeto especifica, portanto, a precisão na fase de projeto elimina o retrabalho dispendioso na área de produção.

Este artigo aborda todo o processo de projeto: desde equações fundamentais e seleção de materiais até restrições de fabricação impostas por máquinas com molas de torção, modos de falha comuns e estratégias práticas de tolerância usadas na produção de alto volume.

Equações básicas de projeto que todo engenheiro precisa saber

O projeto da mola de torção depende de um conjunto de equações mecânicas bem estabelecidas. Compreendê-los não é opcional – eles determinam se a sua mola sobreviverá à sua vida útil ou falhará nos primeiros milhares de ciclos.

Fórmula da taxa de primavera

A taxa de mola angular R é calculada como:

R = Ed⁴ / (10,8 D N)

Onde E é o módulo de elasticidade (MPa), d é o diâmetro do fio (mm), D é o diâmetro médio da bobina (mm) e N é o número de bobinas ativas. Para fio de aço carbono trefilado, E ≈ 196.500 MPa; para aço inoxidável 302/304, E ≈ 193.000 MPa; para cromo-silício (SAE 9254), E ≈ 201.000 MPa.

Observe que o diâmetro do fio aparece elevado à quarta potência. Aumentar d em apenas 10% aumenta a taxa de primavera em aproximadamente 46%. É por isso que o diâmetro do fio é a variável mais sensível em qualquer projeto de mola de torção – um pequeno desvio de tolerância tem um efeito descomunal na taxa final da mola.

Cálculo de Tensão e Fator de Correção Wahl

A tensão de flexão em um fio de mola de torção é:

σ = K_i × (32M) / (πd³)

Onde M é o momento aplicado (N·mm), d é o diâmetro do fio e K_i é o fator de correção da tensão da fibra interna (também chamado de fator Wahl para molas de torção). K_i leva em conta os efeitos de curvatura e é definido como:

K_i = (4C² - C - 1) / (4C(C - 1))

Onde C é o índice de mola = D/d. Para um índice de mola de 6 (um valor comum), K_i ≈ 1,24. Para uma bobina apertada com C = 4, K_i aumenta para aproximadamente 1,40. Isso significa que uma mola bem enrolada sofre uma tensão 13% maior na fibra interna para o mesmo momento aplicado – uma diferença significativa quando a resistência à fadiga é a restrição do projeto.

Deflexão angular sob carga

A deflexão angular total θ (em graus) é:

θ = 10,8 M D N / (E d⁴)

Esta equação é o inverso da fórmula da taxa de mola. Ele informa quanto a mola gira para um determinado torque aplicado. Em aplicações como dobradiças de portas automotivas ou reguladores de janelas, conhecer o ângulo exato de deflexão em cada nível de torque é fundamental para o empacotamento do mecanismo.

Mudança no diâmetro da bobina sob deflexão

Uma característica exclusiva das molas de torção: o diâmetro da bobina muda conforme a mola enrola ou desenrola. Quando enrolado na direção de fechamento (bobinas apertam), o diâmetro médio diminui. O novo diâmetro médio D₂ é:

D₂ = D₁ N / (Nθ/360°)

Para uma mola com 8 bobinas ativas girando 90°, D₂ = D₁ × 8 / 8,25 = 0,970 × D₁ — uma redução de 3%. Se a mola operar sobre um mandril, o projetista deverá verificar se D₂ ainda oferece folga adequada; a interferência na deflexão máxima causa picos de torque catastróficos e falhas prematuras. A prática padrão de projeto é manter pelo menos 10% de folga entre o diâmetro interno da bobina desviado e o diâmetro externo do mandril .

Seleção de materiais: Correspondência do grau do fio às demandas da aplicação

A escolha do material é inseparável do design da mola de torção. O fio deve fornecer a resistência à tração, o limite de resistência e a resistência à corrosão necessários em toda a faixa de temperatura operacional, permanecendo compatível com as capacidades de formação da máquina de mola de torção.

Para a maioria das aplicações industriais — dobradiças de portas, travas, retratores e conectores elétricos — fio de música (ASTM A228) é a escolha padrão . Sua alta resistência à tração e qualidade de superfície consistente suportam vidas em fadiga superiores a 500.000 ciclos em níveis de tensão de até 70% da resistência à tração final. O fio trefilado custa de 10 a 15% menos, mas tem um acabamento superficial mais áspero e maior variabilidade de resistência à tração, tornando-o mais adequado para aplicações estáticas ou de baixo ciclo.

O fio de cromo-silício, embora mais caro, é a escolha padrão para molas de válvulas automotivas e molas de retorno de freio onde as temperaturas operacionais atingem 200–240°C e o relaxamento de tensão deve ser minimizado. Também é mais exigente para a máquina com mola de torção porque sua maior dureza acelera o desgaste da ferramenta – um fator a ser discutido com o fabricante durante a revisão do projeto.

O bronze fosforoso e o cobre-berílio aparecem em molas de conectores elétricos onde a condutividade é importante junto com o desempenho mecânico. O cobre-berílio, em particular, embora caro, atinge resistências à tração próximas de 1.400 MPa e mantém excelente resistência à deformação, tornando-o adequado para instrumentos de precisão com tolerâncias de torque restritas durante uma vida útil prolongada.

Configuração de perna e extremidade: frequentemente subestimada, sempre crítica

A configuração final de uma mola de torção - como as pernas são moldadas, onde elas entram em contato com as peças correspondentes e que geometria elas seguem - afeta diretamente três coisas: o número efetivo de bobinas ativas, a concentração de tensão na junção perna-corpo e o que a máquina de mola de torção pode formar de forma realista.

Tipos finais comuns e suas compensações

• Pernas retas deslocadas — O mais comum. A perna se estende tangencialmente ao corpo. Fácil de formar em uma máquina CNC de mola de torção; contribui com aproximadamente metade do comprimento da perna para a contagem de bobinas ativas.
• Pernas de torção retas (radiais) — A perna se estende radialmente para dentro ou para fora. Mais simples de configurar na máquina, mas cria uma distribuição de tensão mais complexa no ponto de transição de dobra.
• Ganchos e laços — Usado quando a mola deve ser fixada em um pino ou eixo sem um fixador secundário. A geometria do gancho pode ser formada com precisão por uma máquina CNC de mola de torção, mas requer trocas de ferramentas e aumenta o tempo de ciclo em 8–15%, dependendo da complexidade.
• Pernas tangenciais curtas e longas — O comprimento da perna afeta a quantidade de torque transmitido ao ponto de carga e como a mola se alinha na montagem. Pernas mais longas aumentam o braço de alavanca e reduzem a força necessária para atingir um determinado torque, mas também aumentam a tensão de flexão na raiz da perna.
• Centro cruzado (torção dupla) — Dois corpos de molas de torção conectados no centro, enrolados em direções opostas. Usado onde o torque deve ser simétrico e as restrições de espaço impedem duas molas separadas. Complexo de montagem em máquina de mola de torção; normalmente reservado para aplicações automotivas ou industriais de alto volume, onde o investimento em ferramentas é justificado.

Contribuição de bobina ativa das pernas

O número efetivo de bobinas ativas N_a inclui uma contribuição das pernas. Para pernas retas, a aproximação padrão adiciona L/(3πD) à contagem de bobinas do corpo, onde L é o comprimento total de ambas as pernas. Para uma mola com um diâmetro médio de bobina de 20 mm e duas pernas de 30 mm, isso adiciona aproximadamente 30/(3π×20) ≈ 0,16 bobinas — uma correção pequena, mas não trivial, quando são necessárias tolerâncias de taxa de mola restritas (±5% ou melhor).

Ignorar essa correção leva a erros sistemáticos de taxa de mola que se tornam aparentes durante a inspeção do primeiro artigo, exigindo ajustes na contagem de bobinas e tempo adicional de configuração da máquina de mola de torção CNC.

Como o Máquina de mola de torção Molda o que é fabricável

Uma máquina de mola de torção - especificamente uma máquina de enrolamento CNC com capacidade de mola de torção - forma o fio dobrando-o em torno de um mandril de enrolamento enquanto molda simultaneamente as pernas e as características finais. Compreender o que a máquina pode ou não fazer é essencial na fase de projeto, antes do corte da ferramenta.

Faixa de diâmetro de fio e restrições de índice de mola

As máquinas de mola de torção CNC padrão lidam com diâmetros de fio de aproximadamente 0,10 mm a 16 mm, dependendo da classe da máquina. As bobinadeiras CNC básicas cobrem 0,3–3,5 mm; máquinas industriais pesadas manuseiam fio de 3–16 mm. O índice Spring (D/d) está praticamente restrito entre 4 e 16 para a maioria das execuções de produção:

• C abaixo de 4: A bobina está muito apertada; a máquina de mola de torção luta para atingir um passo consistente e a alta curvatura aumenta drasticamente a tensão na fibra interna. Molas com C < 4 quase sempre apresentam fadiga prematura na superfície interna da bobina.
• C acima de 16: A bobina está solta e o fio tende a entortar durante a formação. A repetibilidade dimensional é prejudicada – a variação do diâmetro da bobina de ±3–4% é típica acima de C = 16, em comparação com ±1% alcançável em C = 6–10.

O ponto ideal para a produção de máquinas com molas de torção é C = 6 a C = 12 , onde as forças de conformação são gerenciáveis, o desgaste da ferramenta é previsível e as tolerâncias dimensionais são alcançáveis em altas velocidades de produção.

Capacidades da máquina de mola de torção CNC: eixos e precisão

As modernas máquinas de mola de torção CNC - como as da Wafios, Numalliance ou Simplex - operam com 4 a 8 eixos controlados. Os principais recursos incluem:

• Ângulo da perna programável em incrementos de 0,1°, permitindo controle preciso do ângulo inicial entre as duas pernas (o ângulo livre)
• Velocidade de alimentação do arame de até 200 m/min em máquinas de alta velocidade para arame de pequeno diâmetro, traduzindo-se em taxas de produção de 100 a 300 molas por minuto para geometrias simples
• Compensação automática de retorno elástico, onde o software de controle da máquina pré-dobra o fio além do ângulo alvo para compensar a recuperação elástica – fundamental para alcançar tolerâncias de ângulo livre de ±2° ou melhores
• Medição de torque em linha em alguns sistemas avançados, onde a mola é testada imediatamente após a conformação e as peças fora da tolerância são rejeitadas automaticamente

O ângulo livre – o ângulo entre as duas pernas no estado descarregado – é um dos parâmetros mais desafiadores de controlar. A tolerância de ângulo livre de ±3° a ±5° é capacidade de produção padrão; ±1° a ±2° é possível com máquinas de mola de torção CNC premium e qualificação de processo, mas a um custo por peça mais alto. Os projetistas devem especificar a tolerância mais rigorosa que realmente precisam, e não a mais rigorosa que acham possível – especificar excessivamente a tolerância do ângulo livre pode dobrar ou triplicar o custo da peça sem melhorar a função do produto.

Tratamento térmico após formação

Após a formação, as molas de torção feitas de arame pré-endurecido (fio musical, trefilado, inoxidável) passam por um cozimento para alívio de tensão em baixa temperatura - normalmente 175–230°C por 20–30 minutos. Isto reduz as tensões residuais induzidas durante o enrolamento, estabiliza o ângulo livre e reduz a deformação em serviço. As molas de cromo-silício e cromo-vanádio são formadas a partir de arame recozido e depois temperadas em óleo e revenidas até a dureza final após o enrolamento, o que dá mais controle sobre as propriedades do material, mas requer etapas adicionais de processo na linha de máquinas de molas de torção.

O shot peening, aplicado após o tratamento térmico, induz tensões residuais compressivas na superfície do arame, elevando o limite de resistência à fadiga em 20–30% para molas operando em flexão reversa. Para molas de torção em aplicações de alto ciclo (acima de 500.000 ciclos), o shot peening é quase sempre especificado, apesar de adicionar 15 a 25% ao custo da peça, porque a alternativa – falha por fadiga no campo – é muito mais cara.

Análise de fadiga e previsão de vida útil para molas de torção

A falha por fadiga é o modo de falha dominante para molas de torção sob carregamento cíclico. Inicia-se na superfície interna da bobina (onde a tensão de flexão é maior devido à curvatura) ou na junção perna-corpo (um ponto de concentração de tensão). Prever a vida em fadiga requer a compreensão tanto da amplitude da tensão quanto da tensão média.

Critério de Goodman modificado para fadiga de primavera

O critério de Goodman modificado relaciona a amplitude de tensão admissível σ_a com a tensão média σ_m:

σ_a / S_e σ_m / S_ut = 1

Onde S_e é o limite de resistência e S_ut é a resistência máxima à tração. Para corda musical, S_e ≈ 0,45 × S_ut para amostras polidas. Os fatores de correção do acabamento superficial reduzem isso para aproximadamente 0,35–0,38 × S_ut para fio de produção com qualidade de superfície padrão.

A parábola de Gerber é às vezes usada como uma alternativa à linha de Goodman porque se ajusta melhor aos dados empíricos de fadiga da mola em níveis médios de tensão elevados. No entanto, Goodman permanece mais conservador e é preferido para aplicações críticas de segurança.

Metas práticas de taxa de estresse

No projeto prático de mola de torção, as seguintes metas de relação de tensão fornecem desempenho confiável à fadiga:

• Para vida infinita (>10⁷ ciclos): tensão máxima de flexão ≤ 55–60% de S_ut
• Para ciclos >1×10⁶: tensão máxima ≤ 65–70% de S_ut
• Para aplicações estáticas ou <10.000 ciclos: tensão máxima ≤ 80% de S_ut
• Para molas com shot peening: os níveis de tensão permitidos aumentam de 15 a 20% em todas as categorias

Essas metas devem ser calculadas utilizando a fórmula corrigida pelo estresse com o fator Wahl. A aplicação da equação de tensão de flexão nominal sem correção de curvatura subestima a tensão real do fio em 15–35%, dependendo do índice da mola – um erro potencialmente catastrófico em projetos de ciclo alto.

Relaxamento do estresse e conjunto permanente

As molas de torção sob carga sustentada podem apresentar deformação permanente – uma mudança permanente no ângulo livre ao longo do tempo devido à fluência no material do fio. A deformação permanente depende da temperatura e torna-se significativa acima de 100°C para fio de aço carbono. A tensão sustentada máxima permitida para limitar definida para menos de 2% ao longo de 1.000 horas em temperatura ambiente é de aproximadamente 65% de S_ut para fio de música e 70% para cromo-silício.

Para aplicações onde a mola é mantida em uma posição comprimida (como em muitos mecanismos automotivos e de eletrodomésticos), o projetista deve verificar se a tensão sustentada na deflexão máxima não excede esses limites. Não fazer isso resulta na queda do torque ao longo da vida útil do produto – uma reclamação comum em campo que remonta diretamente à supervisão do projeto da mola de torção.

Estratégia de tolerância: o que especificar e o que não especificar demais

A especificação de tolerâncias em um desenho de mola de torção é onde o julgamento da engenharia se cruza com o custo de fabricação. Cada tolerância mais restrita do que a capacidade de produção padrão requer controles de processo adicionais, maior frequência de inspeção ou tempos de ciclo de máquina com mola de torção mais lentos – todos os quais agregam custos.

Tolerâncias padrão alcançáveis na produção

A tolerância mais importante a ser especificada corretamente é o torque em um ângulo de teste definido, e não a taxa da mola isoladamente. Uma tolerância de torque em um ângulo específico está mais diretamente ligada à função do produto – ela informa ao fabricante exatamente o que a mola deve fornecer no ponto de seu percurso que é importante para a montagem. A taxa de mola por si só não conta a história se o ângulo livre variar.

Uma abordagem comum e eficaz é especificar: (1) torque no ângulo de trabalho mínimo, (2) torque no ângulo de trabalho máximo e (3) ângulo livre com ampla tolerância. Esta especificação funcional dá ao operador da máquina com mola de torção máxima liberdade para otimizar o processo de conformação e, ao mesmo tempo, garantir que a mola funcione corretamente na montagem.

Notas de desenho que evitam interpretações erradas

Um desenho de mola de torção deve sempre especificar:

• Direção do vento (direita ou esquerda) — crítica para a configuração da máquina com mola de torção e para a direção de geração de torque na montagem
• Se os torques e ângulos são medidos com ou sem um mandril instalado
• A direção do carregamento (direção de fechamento ou abertura em relação à direção da ferida)
• Requisitos de acabamento superficial e revestimento (zincagem, fosfato, passivação)
• Se a predefinição (deflexão excessiva para reduzir o ajuste) é necessária e em que ângulo

Omitir a direção do vento em um desenho é um dos erros mais comuns e caros na aquisição de molas de torção. Uma mola de torção direita enrolada na direção de fechamento gera um torque crescente à medida que fecha - se o conjunto exigir torque de fechamento de uma mola esquerda, o mecanismo funcionará ao contrário ou não funcionará.

Modos de falha comuns e como o projeto da mola de torção os evita

Compreender os modos de falha não é uma engenharia post-mortem – é uma contribuição do projeto. Cada modo de falha é mapeado para decisões de projeto específicas que podem preveni-lo ou mitigá-lo.

Rachaduras por fadiga na superfície interna da bobina

A maior tensão de flexão em uma mola de torção ocorre na fibra interna de cada bobina devido ao efeito de curvatura (capturado pelo fator Wahl). As trincas por fadiga iniciam-se aqui e se propagam transversalmente ao longo do diâmetro do fio, resultando em fratura súbita. Estratégias de prevenção:

• Aumente o índice da mola para reduzir K_i — passar de C = 4 para C = 6 reduz a tensão interna da fibra em aproximadamente 12%
• Aplique shot peening para introduzir tensão residual compressiva na superfície
• Reduza o pico de tensão através de diâmetro de fio maior ou diâmetro médio reduzido da bobina
• Certifique-se de que a superfície do fio esteja livre de costuras, dobras e corrosão - esses são pontos de concentração de tensão que reduzem drasticamente a vida útil em fadiga

Conjunto Permanente em Serviço

O conjunto se manifesta como uma redução no ângulo livre ao longo do tempo, reduzindo o torque fornecido no ângulo de trabalho. A causa raiz é a tensão sustentada que excede o limite elástico do material à temperatura operacional. Prevenção: mantenha a tensão sustentada abaixo de 65% S_ut para aço carbono, use molas predefinidas (pré-desviadas além do ângulo máximo de trabalho durante a fabricação para induzir tensões residuais favoráveis) ou especifique um fio de liga superior com melhor resistência ao relaxamento.

Interferência da Bobina com o Mandril

À medida que a mola desvia na direção de fechamento, o diâmetro interno da bobina diminui. Se a mola for montada sobre um mandril com folga insuficiente, as bobinas entrarão em contato com o mandril – gerando atrito, calor e picos de torque imprevisíveis. Em casos graves, a mola prende totalmente o mandril. O projeto da correção é simples: calcule o diâmetro interno mínimo da bobina na deflexão máxima usando a fórmula de alteração de diâmetro e certifique-se de que o diâmetro externo do mandril seja pelo menos 10% menor. No entanto, isso exige que o projetista conheça o ângulo máximo de operação na fase de projeto.

Concentração de estresse na raiz da perna

A transição do corpo da bobina para a perna reta é uma descontinuidade geométrica que cria concentração de tensões. A magnitude depende da nitidez da curva. Um raio de curvatura mínimo de 1,5d na raiz da perna é uma boa prática de projeto — raios menores que isso aumentam dramaticamente o fator de concentração de tensão. Quando a máquina com mola de torção forma a perna, o operador ajusta a ferramenta para atingir esse raio mínimo. Se o projetista desenhar um canto agudo na raiz da perna, a máquina produzirá um canto agudo e a falha por fadiga ocorrerá naquele local, e não no corpo da bobina, onde a análise de tensão prevê.

Projeto para capacidade de fabricação: trabalhando com seu fornecedor de máquinas de mola de torção

Os projetos de molas de torção mais eficientes são desenvolvidos em colaboração entre o engenheiro e o fabricante da mola – especificamente, envolvendo a equipe que opera a máquina de molas de torção no início do processo de projeto, antes do desenho ser finalizado.

Principais considerações do DFM a serem levantadas com o fabricante:

• Disponibilidade do diâmetro do fio: Nem todos os diâmetros de fio são estocados em todas as ligas. Projetar para um diâmetro de fio não padrão (por exemplo, 1,65 mm quando 1,6 mm e 1,8 mm são padrão) pode adicionar um prazo de entrega de 4 a 8 semanas e um custo adicional de material de 15 a 30%. Solicite o inventário de diâmetro padrão do fabricante antes de finalizar o projeto.
• Quantidades mínimas de pedido: Geometrias de perna personalizadas e tolerâncias restritas geralmente exigem ferramentas dedicadas. Os MOQs podem variar de 500 peças para projetos simples a 10.000 peças para geometrias complexas com investimentos em ferramentas especializadas. Compreender isso na fase de projeto influencia se um projeto de mola padrão personalizado ou modificado faz mais sentido do ponto de vista econômico.
• Vida útil da ferramenta e frequência de troca de ferramenta: Fios de alta liga (cromo-silício, Inconel) aceleram o desgaste da ferramenta na máquina com mola de torção. Isso afeta o custo por peça e deve ser levado em consideração na análise do custo total de propriedade, especialmente para aplicações de alto volume.
• Protocolo de inspeção do primeiro artigo: Combine antecipadamente quais medições serão feitas e em que sequência. A medição de torque em um ângulo definido, ângulo livre e diâmetro da bobina são as mais comuns. Alguns fabricantes oferecem pacotes completos de dados CMM para aplicações aeroespaciais e médicas – isso deve ser especificado no pedido de compra e não descoberto após o fato.
• Cronograma de iteração do protótipo: Um fornecedor de máquinas de mola de torção bem equipado pode produzir amostras de protótipos dentro de 1 a 3 semanas a partir de um desenho completo. Planeje pelo menos duas iterações de protótipo — uma para validar o conceito de projeto e outra para refinar as tolerâncias com base nos resultados medidos — antes de se comprometer com as ferramentas de produção.

O engenheiro que trata o fabricante de molas como um puro fornecedor de commodities — fornecendo um desenho completo sem discussão — obtém consistentemente resultados abaixo do ideal. O engenheiro que envolve a equipe da máquina de molas de torção na revisão do projeto obtém molas que são mais fáceis de fabricar, mais consistentes e menos dispendiosas em volumes de produção.

Aplicações da indústria e exemplos de design do mundo real

Os princípios de design da mola de torção funcionam de forma diferente entre os setores. Aqui estão exemplos concretos de como o contexto do aplicativo molda as decisões de design.

Molas de retorno para dobradiça de porta automotiva

Especificação típica: torque de 8–12 N·m a 75° de deflexão , vida útil de 500.000 ciclos, temperatura operacional de -40°C a 80°C. Diâmetro do fio 4–6 mm, liga de cromo-silício, shot peened, revestido com fosfato de zinco. A máquina de mola de torção deve produzir um ângulo livre consistente de ±3° porque a sensação de retenção da porta é sensível à variação de torque na posição de verificação intermediária (normalmente 30–45°). Essas molas são produzidas em grande volume — centenas de milhares por ano — justificando máquinas-ferramentas dedicadas para molas de torção e testes de torque em processo em 100% das peças.

Molas de contato do conector elétrico

Especificação típica: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Molas de torção para dispositivos médicos

Os instrumentos cirúrgicos e mecanismos de dispositivos implantáveis ​​utilizam molas de torção feitas de aço inoxidável 316L ou liga MP35N. Tolerâncias de torque de ±3–5% são típicas. Cada primavera é 100% inspecionada. Os requisitos de rastreabilidade significam que cada lote de produção está vinculado a um número específico de aquecimento do fio e a um registro de lote da máquina de mola de torção. Estes requisitos aumentam significativamente os custos, mas não são negociáveis, dado o ambiente regulamentar. Os diâmetros dos fios normalmente variam de 0,25 mm a 2,0 mm, dependendo da aplicação.

Sistemas de mola de torção para portas de garagem

As molas de torção para portas de garagem residenciais são grandes (diâmetro do fio 4–8 mm, diâmetro médio da bobina 50–75 mm) e projetadas para 10.000 a 30.000 ciclos da vida. São enrolados em pares opostos num eixo central, equilibrando o peso da porta. A taxa de mola deve corresponder ao peso e altura da porta dentro de ±10% ou a porta não se equilibrará corretamente. Estas molas são produzidas em grandes máquinas industriais de molas de torção em grandes volumes, vendidas como mercadorias e são uma das falhas de molas domésticas mais comuns - não porque sejam mal concebidas, mas porque são concebidas para um custo-alvo que limita o ciclo de vida.

Processo passo a passo de projeto de mola de torção

Reunir o processo de design em um fluxo de trabalho estruturado evita o erro comum de iterar no final do desenvolvimento, quando as alterações são caras.

1. Defina requisitos funcionais: Torque necessário em ângulos definidos, ciclo de vida, faixa de temperatura operacional, envelope de espaço (tamanho do mandril, comprimento do corpo, restrições de geometria da perna) e ambiente (corrosão, produtos químicos).
2. Selecione o material do fio: Combine a liga com os requisitos de temperatura, corrosão, resistência e condutividade.
3. Escolha o diâmetro do fio e o índice da mola: Itere para encontrar uma combinação que atenda aos requisitos de torque enquanto mantém a tensão abaixo do limite de fadiga. Alvo C = 6–10 para melhor compatibilidade com máquinas com molas de torção.
4. Calcule a contagem de bobinas ativas: Use a equação da taxa de elasticidade para encontrar N e, em seguida, adicione o fator de correção da perna.
5. Verifique a folga do mandril: Calcule o diâmetro interno da bobina na deflexão máxima e confirme 10% de folga no diâmetro externo do mandril.
6. Verifique o estresse de fadiga: Calcule a tensão máxima de flexão usando a fórmula corrigida por Wahl e verifique se ela está dentro da taxa de tensão apropriada para o ciclo de vida necessário.
7. Defina a configuração final: Selecione a geometria da perna compatível com o conjunto correspondente e que possa ser fabricada na máquina de mola de torção disponível.
8. Especifique tolerâncias e tratamento de superfície: Defina tolerâncias funcionais (torque no ângulo de teste, ângulo livre), especifique o tratamento térmico e qualquer pós-processamento (shot peen, revestimento).
9. Revise com o fabricante da mola: Confirme a disponibilidade do fio, os requisitos de ferramentas, o MOQ e o plano do primeiro artigo antes de liberar o desenho.
10. Teste e repita: Meça amostras do primeiro artigo para todos os parâmetros especificados, avalie na montagem e refine o design com base no desempenho medido versus previsto.

Seguir esta sequência evita consistentemente a categoria mais cara de erros de projeto de mola: descobrir problemas dimensionais ou de desempenho durante a validação da montagem, quando alterar o projeto da mola requer requalificação da configuração da máquina de mola de torção e potencialmente redesenhar as peças correspondentes.
