O que é uma máquina formadora de molas CNC? Qual é o seu princípio de funcionamento?

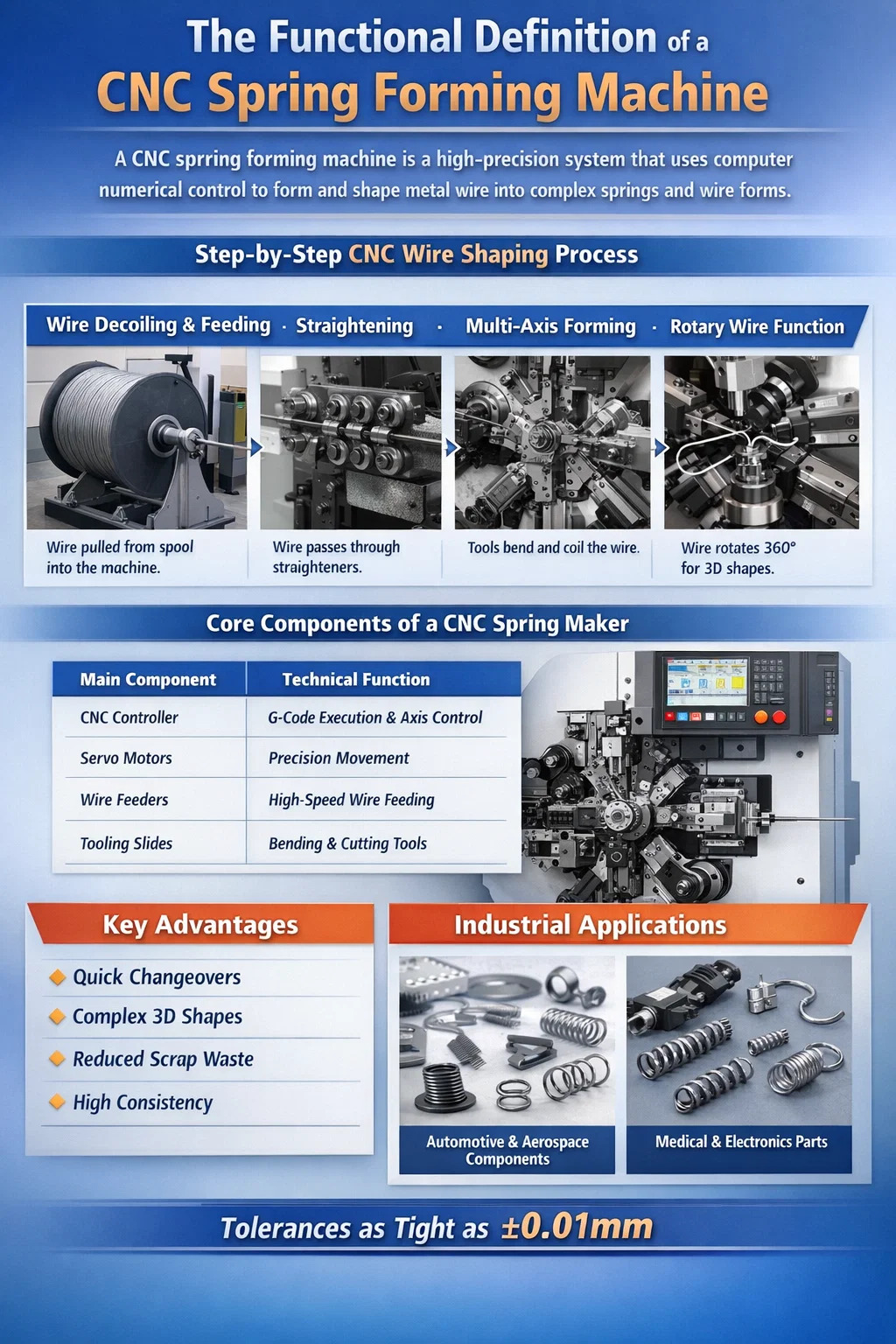

Um definição funcional de um Máquina formadora de mola CNC

A Máquina formadora de mola CNC é um sistema de fabricação de alta precisão que utiliza controle numérico computadorizado para automatizar a dobra, o enrolamento e a modelagem de fios metálicos em geometrias de molas complexas e formas de fios intrincadas. Ao contrário dos fabricantes tradicionais de molas mecânicas que dependem de árvores de cames fixas, este equipamento moderno emprega vários servomotores independentes controlar vários eixos, permitindo a criação de formas não padronizadas que seriam impossíveis de conseguir manualmente.

Em um ambiente industrial padrão, essas máquinas são a espinha dorsal da produção de componentes de arame, capazes de lidar com diâmetros de arame que variam de 0,15 mm a mais de 10 mm . A máquina opera alimentando o fio através de uma série de rolos e moldando-o usando ferramentas especializadas que se movem no espaço tridimensional com precisão cirúrgica. Esta tecnologia garante uma alta taxa de repetibilidade , muitas vezes mantendo tolerâncias tão restritas quanto ±0,01mm em séries de produção de milhões de unidades.

Princípio de funcionamento passo a passo da modelagem de fio CNC

A operação de um Máquina formadora de mola CNC é uma sequência de movimentos mecânicos altamente sincronizados. O processo começa com a matéria-prima e termina com um componente acabado, tratado termicamente ou pronto para uso. A mecânica a seguir descreve a jornada do fio pela máquina:

Desbobinamento e alimentação de arame

O fio metálico, geralmente feito de aço inoxidável, aço carbono ou ligas de cobre, é puxado de uma grande bobina ou carretel. A máquina sistema de alimentação de arame usa rolos pesados acionados por um servo motor de alto torque. Esses rolos devem exercer pressão suficiente para puxar o fio sem achatá-lo, garantindo que o comprimento de alimentação seja exato em micromilímetros.

Endireitamento e Preparação de Material

Como o fio foi armazenado em uma bobina, ele possui uma curvatura natural ou “memória”. Antes de ocorrer qualquer moldagem, o fio passa através alisadores de fio . Estes consistem em uma série de rolos dispostos em planos horizontais e verticais. Ao alternar a tensão, o alisador remove todas as dobras e dobras, apresentando uma linha de fio perfeitamente reta às ferramentas de conformação.

Conformação sincronizada multieixos

À medida que o fio emerge da guia central (a pena), ele entra na zona de formação. Em um Máquina formadora de mola CNC , vários slides de ferramenta são posicionados ao redor do fio. Cada slide pode se mover de forma independente. Por exemplo, em um Máquina de 12 eixos , várias ferramentas podem golpear o fio de diferentes ângulos simultaneamente ou em uma sequência pré-programada para criar laços, dobras ou bobinas.

O papel da função do fio rotativo

Muitas máquinas avançadas apresentam um eixo de fio rotativo . Em vez de apenas mover as ferramentas ao redor do fio, a máquina pode girar o próprio fio 360 graus. Isso proporciona uma dimensão extra de flexibilidade, permitindo a formação de formas 3D complexas sem a necessidade de interromper o processo de alimentação ou usar configurações de ferramentas excessivamente complicadas.

Componentes principais de um moderno fabricante de molas CNC

A eficiência de um Máquina formadora de mola CNC é o resultado da sinergia entre seu hardware mecânico e o sistema de controle eletrônico. A tabela a seguir destaca os componentes de hardware essenciais encontrados em uma máquina de nível profissional.

Vantagens em relação aos sistemas tradicionais acionados por câmera

A mudança de cames mecânicos para Máquina formadora de mola CNC a tecnologia revolucionou o cenário da manufatura na primavera. As principais vantagens concentram-se na eficiência e versatilidade:

• Tempo de configuração reduzido: As máquinas tradicionais exigem ajustes manuais do came que podem levar de 4 a 8 horas. Uma máquina CNC pode ser reprogramada em menos de 30 minutos .
• Geometria Complexa: Estas máquinas podem produzir molas de torção dupla , contatos de bateria e formas de fio 3D em uma única operação, eliminando a necessidade de dobra manual secundária.
• Economia de materiais: O controle preciso sobre as operações de alimentação e corte minimiza a sucata, que é um fator de custo significativo na produção de alto volume.
• Consistência: Depois que um programa é verificado, a máquina pode produzir 100.000 peças idênticas com desvio zero, o que é crucial para componentes críticos para a segurança na indústria automotiva.

Aplicações e Produção Industrial

A saída de um Máquina formadora de mola CNC é usado em quase todos os setores da vida moderna. Como a máquina pode lidar com seções transversais de fios variados (redondo, plano ou quadrado), suas aplicações são quase ilimitadas:

Automotivo e Aeroespacial

Os fabricantes usam essas máquinas para criar molas de estrutura de assento, molas de válvula de motor e clipes de injetores de combustível. Essas peças devem suportar tensões e temperaturas extremas, exigindo que a máquina processe ligas de alta resistência como Inconel ou Cromo Silício .

Eletrônicos e equipamentos médicos

Pequena escala Máquina formadora de mola CNCs produz micromolas para módulos de câmeras de smartphones e instrumentos cirúrgicos. Nesta escala, a precisão da máquina no manuseio de fios tão finos quanto 0,1mm é fundamental.

Resumo Técnico Final

Em conclusão, o Máquina formadora de mola CNC representa o auge da tecnologia de processamento de fios. Ao combinar servomotores potentes com controle de software sofisticado, ele transforma um simples carretel de fio em um componente mecânico complexo. Sua capacidade de realizar múltiplas operações – alimentação, endireitamento, dobra, enrolamento e corte – dentro de um único ciclo automatizado o torna um ativo indispensável para qualquer fábrica moderna que busca produção de alta velocidade e alta precisão.
