O que é uma retificadora? Qual é o seu princípio de funcionamento?

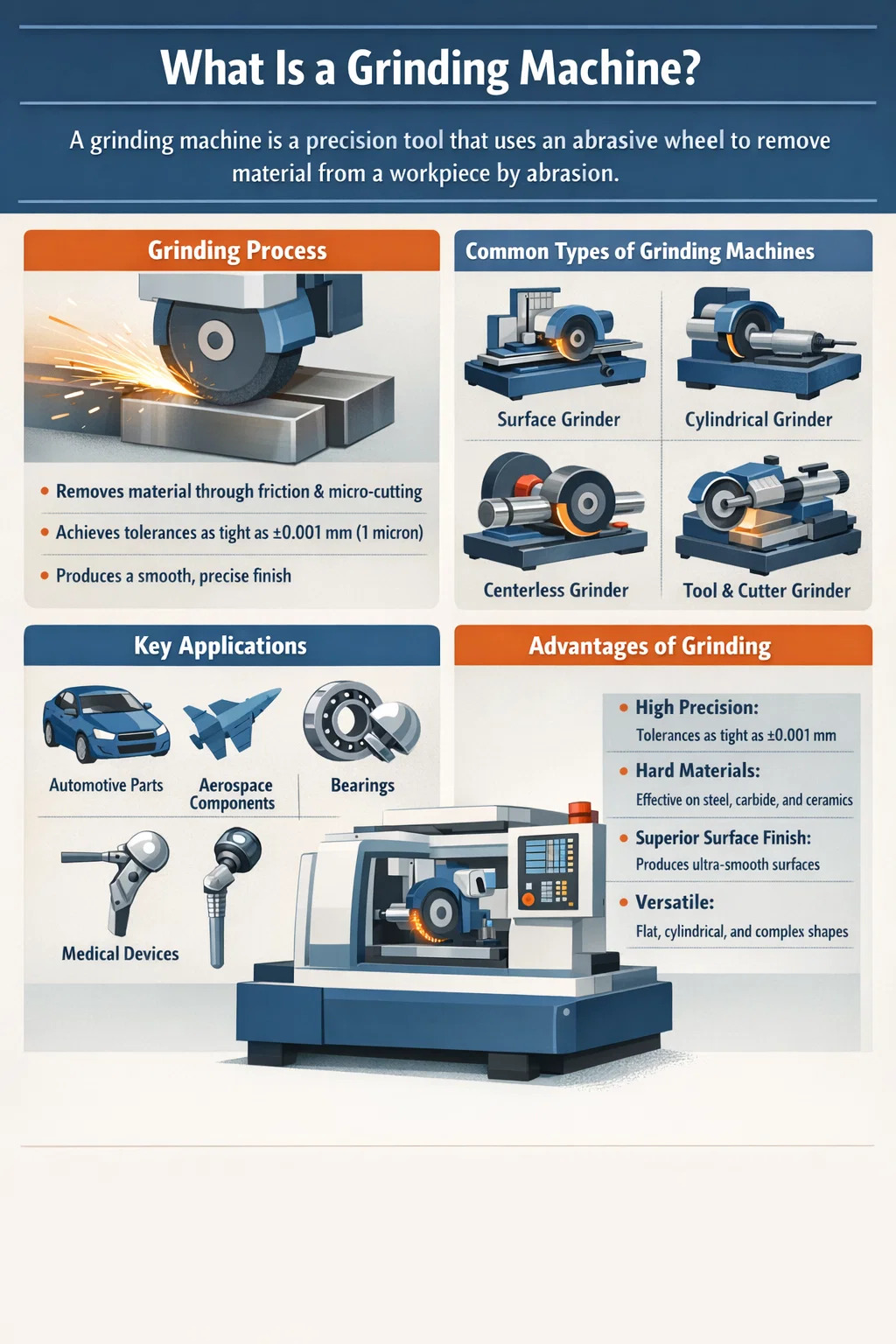

O que é uma retificadora? Uma resposta direta

Um máquina de moer é uma ferramenta elétrica de precisão ou máquina industrial que usa uma roda abrasiva - ou outra ferramenta de corte abrasiva - para remover material de uma peça por abrasão. O resultado é uma superfície com acabamento fino, uma dimensão precisa ou uma borda afiada. Na fabricação, as retificadoras são classificadas como um subtipo de máquinas-ferramentas e desempenham um papel crítico nas operações de acabamento, onde tolerâncias tão rígidas quanto ±0,001 mm (1 mícron) são necessários.

Ao contrário do torneamento ou fresamento, que utilizam ferramentas de corte com geometria definida, o desbaste depende de grãos abrasivos – partículas irregulares de material duro como óxido de alumínio, carboneto de silício, nitreto cúbico de boro (CBN) ou diamante – unidos em um disco. Cada grão atua como uma aresta de corte minúscula e indefinida. Isso torna o desbaste ideal para materiais duros e trabalhos de acabamento superprecisos que ferramentas de corte mais macias ou maiores simplesmente não conseguem alcançar.

As retificadoras são encontradas em praticamente todos os ambientes de fabricação e fabricação de metal, desde a produção de componentes automotivos até a engenharia aeroespacial, fabricação de ferramentas e matrizes, fabricação de rolamentos e fabricação de dispositivos médicos. O mercado global de retificadoras foi avaliado em aproximadamente 5,1 mil milhões de dólares em 2023 e continua a crescer, impulsionada pela procura de peças de precisão nas indústrias de alta tecnologia.

Princípio de funcionamento de uma retificadora

O princípio de funcionamento de uma retificadora é baseado em usinagem abrasiva — a remoção mecânica de material por fricção e microcorte por partículas abrasivas. Compreender detalhadamente como esse processo funciona ajuda os operadores a otimizar o desempenho da retificação e a obter resultados consistentes.

O mecanismo de corte abrasivo

Quando o rebolo gira em alta velocidade - normalmente entre 1.500 e 3.000 RPM para esmerilhadeiras de bancada, ou até Velocidade de superfície de 60 m/s para retificação de produção em alta velocidade — cada grão abrasivo na superfície do rebolo faz um breve contato com a peça de trabalho. Durante esse contato, o grão corta um pequeno cavaco, arrasa o material (causando deformação plástica) ou desliza sobre a superfície (causando atrito e calor).

A proporção de corte, aração e deslizamento depende de vários fatores: tamanho do grão, dureza do disco, dureza do material da peça, profundidade de corte e presença de fluido de corte (refrigerante). Uma configuração de retificação bem ajustada maximiza o corte e minimiza o arado e o deslizamento, o que melhora o acabamento superficial e reduz o acúmulo de calor.

Interação entre roda e peça de trabalho

O rebolo e a peça se movem um em relação ao outro de maneira controlada. A roda gira em alta velocidade periférica, enquanto a peça é mantida em um acessório (um mandril, entre centros ou em uma mesa magnética) e alimentada na roda a uma taxa controlada. Esta taxa de avanço, combinada com a profundidade de corte, determina a taxa de remoção de material (MRR) e a qualidade da superfície resultante.

Na retificação de superfície, por exemplo, a peça de trabalho (geralmente uma peça de metal plana) é movida para frente e para trás sob o rebolo giratório em uma mesa alternativa, com o rebolo abaixado gradativamente - muitas vezes por apenas 0,005 a 0,025 mm por passagem — até que a dimensão desejada seja alcançada. Na retificação cilíndrica, a peça gira em seu próprio eixo enquanto o rebolo gira e percorre simultaneamente ao longo do comprimento da peça.

Propriedade de autoafiação do rebolo

Um dos aspectos mais importantes e únicos do comportamento do rebolo é autoafiável . À medida que os grãos abrasivos ficam cegos durante o uso, as forças de retificação que atuam sobre eles aumentam. Eventualmente, ou o grão fratura (expondo uma nova aresta afiada) ou a ligação que segura o grão se rompe, liberando o grão opaco e expondo um grão novo e afiado por baixo. É por isso que a "classe" (dureza) de um rebolo é importante: um rebolo muito duro reterá grãos opacos por muito tempo (causando vitrificação e acúmulo de calor), enquanto um rebolo muito macio soltará grãos prematuramente (causando desgaste rápido do rebolo).

A classe correta do rebolo deve corresponder ao material da peça de trabalho. Materiais duros, como aço para ferramentas endurecido, exigem um rebolo mais macio (para que os grãos se quebrem mais facilmente), enquanto materiais macios, como o alumínio, podem precisar de um rebolo mais duro para evitar que o rebolo se desgaste muito rapidamente.

Papel do refrigerante e gerenciamento de calor

A moagem gera calor significativo devido ao atrito. As temperaturas na zona de moagem podem atingir momentaneamente 800°C a 1.500°C em casos extremos. Sem o resfriamento adequado, esse calor causa danos térmicos à peça: queimaduras, microfissuras, tensões residuais, alterações na dureza superficial e imprecisões dimensionais. Fluidos de corte (refrigerantes) — geralmente emulsões à base de água ou fluidos sintéticos — são aplicados na zona de retificação para absorver calor, lubrificar a área de contato e remover limalhas (metal fino e partículas abrasivas). A aplicação adequada da refrigeração é tão importante para a qualidade do desbaste quanto a seleção do rebolo ou a taxa de avanço.

Principais tipos de retificadoras e suas aplicações

Não existe uma única retificadora universal. Diferentes tipos são projetados e otimizados para geometrias específicas de peças, materiais e requisitos de precisão. Aqui está uma análise detalhada dos tipos mais comuns:

Máquina retificadora de superfície

As retificadoras de superfície produzem superfícies planas em peças de trabalho. A configuração mais comum utiliza um fuso horizontal com um rebolo periférico e uma mesa de trabalho alternativa. A peça de trabalho normalmente é fixada em um mandril magnético. As retificadoras de superfície são amplamente utilizadas para acabamento de placas de aço para ferramentas, bases de moldes, corrediças de máquinas e qualquer peça que exija uma superfície de referência plana e lisa. Tolerâncias de planicidade de 0,002 a 0,005mm são rotineiramente alcançáveis.

Máquina retificadora cilíndrica

As retificadoras cilíndricas são usadas para retificar as superfícies externas ou internas de peças cilíndricas, como eixos, pinos, luvas e furos. Na retificação cilíndrica externa, a peça gira entre centros ou em um mandril e a roda percorre seu comprimento. A retificação cilíndrica interna (retificação ID) usa uma pequena roda inserida em um furo para retificar a superfície interna. A retificação cilíndrica é essencial para a produção de assentos de rolamentos, hastes de cilindros hidráulicos e fusos de precisão — componentes que exigem tolerâncias de circularidade de 0,001 mm ou menos .

Máquina retificadora sem centro

Na retificação centerless, a peça não é mantida entre centros ou em um mandril. Em vez disso, ele é apoiado em uma lâmina de apoio de trabalho e controlado por um rebolo regulador, enquanto o rebolo remove o material. Esta configuração permite a retificação contínua e automatizada de peças cilíndricas como barras, tubos e pinos em taxas de produção muito altas. As retificadoras centerless são muito utilizadas na produção de fixadores, componentes hidráulicos e peças automotivas. Uma única retificadora centerless pode processar centenas de peças por hora com tolerâncias de diâmetro consistentes.

Máquina retificadora de ferramentas e cortadores

Essas máquinas especializadas retificam ferramentas de corte, como fresas de topo, brocas, alargadores, machos e fresas. Eles apresentam configurações complexas de múltiplos eixos e são encontrados em salas de ferramentas e oficinas de retificação. A capacidade de reafiar ferramentas de corte prolonga significativamente sua vida útil – uma fresa de topo reafiada adequadamente pode igualar o desempenho de uma nova por uma fração do custo.

Moedor de bancada

A retificadora de bancada é uma máquina simples e compacta montada em uma bancada, com um ou dois rebolos montados em um fuso horizontal. É usado para desbaste, rebarbação, afiação de ferramentas manuais e remoção de material leve. Embora não seja uma máquina de precisão, é uma das retificadoras mais comuns encontradas em oficinas, garagens e instalações de manutenção em todo o mundo. As esmerilhadeiras de bancada padrão normalmente funcionam a 3.450 rpm e use diâmetros de roda de 6 a 8 polegadas.

Umngle Grinder (Handheld)

A rebarbadora é uma ferramenta elétrica portátil usada para cortar, lixar e polir metal, pedra e outros materiais. É uma das ferramentas elétricas mais versáteis e amplamente utilizadas na construção, fabricação e metalurgia. As rebarbadoras usam rodas abrasivas do tipo disco, discos de corte, discos flap ou escovas de aço e normalmente operam em velocidades entre 6.000 e 12.000 RPM . Os diâmetros de disco comuns são 4,5 polegadas (115 mm), 5 polegadas (125 mm) e 9 polegadas (230 mm).

Componentes principais de uma retificadora

Compreender os principais componentes de uma retificadora ajuda a desmistificar como a máquina atinge precisão e controle. Embora as configurações variem de acordo com o tipo de máquina, a maioria das retificadoras compartilham os seguintes componentes principais:

• Base (Cama): A base pesada de ferro fundido ou aço fabricado que suporta todos os outros componentes. Sua rigidez e propriedades de amortecimento de vibrações afetam diretamente a qualidade do acabamento superficial. Uma base rígida minimiza a deflexão sob forças de corte.
• Rebolo: A principal ferramenta de corte, feita de grãos abrasivos unidos em uma matriz. As especificações do disco incluem tipo de abrasivo, tamanho do grão, classe, estrutura e tipo de ligação – tudo codificado em um sistema de marcação padronizado (por exemplo, A60-K5-V para um disco de óxido de alumínio vitrificado).
• Protetor de roda: Um protective enclosure around the grinding wheel that contains fragments in the event of wheel breakage. This is a critical safety component and is required by OSHA and other safety standards.
• Eixo: O eixo giratório que aciona o rebolo. Os rolamentos do fuso devem ser de alta qualidade para minimizar o desvio, o que degradaria diretamente o acabamento superficial. Os fusos de alta velocidade em retificadoras CNC são frequentemente acionados por motores integrados (integrais).
• Mesa de trabalho: A superfície ou acessório que segura e alimenta a peça de trabalho. Nas retificadoras de superfície, a mesa oscila horizontalmente. Nas retificadoras cilíndricas, a mesa pode ser deslocada longitudinalmente. Nas retificadoras CNC, o movimento da mesa é controlado por servomotores através do controlador CNC.
• Dispositivo de fixação: Mandris magnéticos, tornos, centros, mandris ou acessórios que seguram a peça de trabalho com segurança durante a retificação. A escolha da fixação depende da geometria e do material da peça.
• Sistema de dressagem de rodas: Um device (diamond dresser, rotary dresser, or dressing roll) used to true and dress the grinding wheel — restoring its shape, correcting imbalance, and exposing fresh abrasive grains. Regular dressing is essential for maintaining grinding accuracy and preventing workpiece burn.
• Sistema de refrigeração: Tanques, bombas, filtros e bicos que fornecem refrigerante para a zona de moagem. As modernas retificadoras CNC usam sistemas de refrigeração de alta pressão que fornecem fluido em 10 a 70 barras para penetrar na camada limite de ar ao redor do rebolo giratório e alcançar a zona de contato de retificação real.
• Controlador CNC (em retificadoras CNC): A unidade de controle numérico computadorizado que gerencia todos os movimentos dos eixos, velocidades do fuso, taxas de avanço, ciclos de dressagem e medição em processo. As modernas retificadoras CNC podem armazenar centenas de programas de peças e integrar-se aos sistemas de automação de fábrica.

Especificações do rebolo explicadas

O rebolo é o coração de qualquer retificadora. Selecionar a roda errada é uma das causas mais comuns de maus resultados – queimaduras, vibração, desgaste rápido da roda ou mau acabamento superficial. Os rebolos são especificados por um sistema padronizado que codifica cinco características principais:

1. Umbrasive Type: "A" = Óxido de alumínio (para aço e metais ferrosos), "C" = Carboneto de silício (para ferro fundido, não ferroso, cerâmica), "B" = CBN (nitreto cúbico de boro, para aço endurecido), "D" = Diamante (para metal duro e cerâmica).
2. Tamanho do grão: Um number indicating abrasive grain size. Coarse grits (8–24) remove material quickly but leave a rough finish. Medium grits (30–60) are general-purpose. Fine grits (70–220) produce smooth surfaces. Very fine grits (240 ) are used for superfinishing.
3. Grau (Dureza): Um letter from A (very soft) to Z (very hard) indicating the strength of the bond holding the grains. Softer grades are used for hard workpieces; harder grades for soft workpieces.
4. Estrutura: Um number (1–15 ) indicating the spacing between abrasive grains. Dense structures (low numbers) cut fine finishes. Open structures (high numbers) allow chip clearance and are better for soft or gummy materials.
5. Tipo de vínculo: "V" = Vitrificado (mais comum, rígido, usado para retificação de precisão), "R" = Borracha (flexível, usada para regular rodas e polimento), "B" = Resinoide (para retificação em alta velocidade e operações de desbaste), "E" = Goma-laca (para acabamentos finos).

Ums a practical example, a wheel marked Um46-L5-V é um rebolo de óxido de alumínio, grão 46 (médio), grau L (meio-duro), estrutura 5 (densidade média), liga vitrificada - um rebolo típico de uso geral para retificação de superfície de aço.

O Processoo de Moagem: Passo a Passo

Compreender a sequência de uma operação de retificação — e não apenas a máquina em si — é essencial para obter resultados consistentes e de alta qualidade. Aqui está uma sequência típica para retificação de superfície de precisão:

1. Preparação da peça: Limpe a superfície da peça de trabalho e verifique a tolerância dimensional (a quantidade de material restante para retificação, normalmente 0,1 a 0,5 mm). Rebarbas e grandes irregularidades devem ser removidas antes do lixamento.
2. Seleção e montagem da roda: Escolha o tipo de disco, grão e classe apropriados para o material e acabamento desejado. Monte o disco no fuso, seguindo as especificações de flange e torque do fabricante. Nunca exceda a velocidade máxima de operação marcada na roda.
3. Balanceamento de rodas: Equilibre estática ou dinamicamente o disco montado para reduzir a vibração, que de outra forma causaria marcas de trepidação na superfície da peça de trabalho.
4. Curativo de roda: Afie e dresse o rebolo com um dressador diamantado ou uma ferramenta rotativa de dressagem para garantir que a face do rebolo seja plana, redonda e tenha grãos abrasivos abertos e afiados.
5. Configuração da peça de trabalho: Monte a peça de trabalho no mandril ou acessório magnético. Para mandris magnéticos, certifique-se de que a peça de trabalho esteja desmagnetizada ou orientada adequadamente em relação ao campo magnético para obter força de retenção máxima.
6. Configuração de parâmetros: Defina a taxa de avanço da mesa (normalmente 5–25 m/min para retificação de superfície), avanço cruzado (0,5–3 mm por passagem da mesa) e avanço descendente (profundidade de corte, 0,005–0,025 mm por passagem para acabamento, até 0,1 mm para desbaste).
7. Moagem áspera: Remova material a granel com avanços e profundidades de corte mais pesados. Deixe 0,02–0,05 mm para a passagem de acabamento.
8. Acabamento de moagem: Reduza significativamente a profundidade de corte, aumente o fluxo do líquido refrigerante e faça várias passagens de "faísca" (passagens de mesa sem alimentação descendente) até que as faíscas cessem. Isto garante que a roda se recuperou totalmente da deflexão elástica e que a superfície está na dimensão desejada.
9. Medição e Inspeção: Remova a peça de trabalho e meça a dimensão com um micrômetro, medidor de altura ou CMM. Verifique a rugosidade da superfície com um perfilômetro, se necessário.

Parâmetros de acabamento superficial em retificação

Uma das principais razões para escolher a retificação em vez de outros processos de usinagem é o excepcional acabamento superficial que ela pode produzir. O acabamento superficial é medido por parâmetros como Ra (média aritmética de rugosidade), Rz (profundidade média de rugosidade) e Rmax (altura máxima de rugosidade). Aqui está o que a moagem pode alcançar de forma realista:

• Desbaste: Ra 3,2–6,3 µm (comparável ao fresamento)
• Retificação de precisão geral: Ra 0,8–1,6 µm
• Moagem fina: Ra 0,2–0,4 µm
• Superacabamento (afiação/polimento após retificação): Ra 0,025–0,1 µm

Para referência, uma superfície de eixo torneada padrão tem Ra 1,6–3,2 µm. Uma corrida de rolamento para Ra 0,2 µm é muito mais suave — esse nível de acabamento é fundamental para rolamentos de elementos rolantes, fusos de precisão e superfícies de vedação hidráulica. Quanto mais fino o grão e mais leve o passe de acabamento, menor será o valor de Ra que pode ser alcançado.

Umdvantages and Limitations of Grinding Machines

Umdvantages

• Precisão excepcional: A retificação atinge rotineiramente tolerâncias de ±0,001 mm ou melhores, muito além do que a maioria dos outros processos de usinagem pode produzir de forma consistente.
• Umbility to machine hard materials: Aços endurecidos (60 HRC), metal duro, cerâmica e vidro podem ser retificados com eficiência. A maioria das ferramentas de corte não consegue usinar esses materiais.
• Acabamento superficial superior: A retificação produz as superfícies mais lisas de qualquer processo de usinagem convencional, o que reduz o atrito, o desgaste e o ruído nos componentes correspondentes.
• Versatilidade: Com o rebolo e a configuração corretos, as retificadoras podem produzir superfícies planas, cilíndricas, cônicas, roscadas e de perfis complexos.
• Altas taxas de produção (retificação centerless): A retificação centerless pode retificar centenas de peças por hora com precisão consistente, tornando-a ideal para produção de alto volume.

Limitações

• Taxa lenta de remoção de material: Comparada ao fresamento ou torneamento, a retificação remove o material lentamente. Não é adequado como processo de desbaste primário para grandes remoções de material.
• Geração de calor: O risco de danos térmicos à peça de trabalho (queima, amolecimento, tensão residual) requer controle cuidadoso do processo e refrigeração adequada.
• Desgaste e limpeza das rodas: Os rebolos precisam de retificação periódica para manter a precisão, o que aumenta o tempo de ciclo e o custo do rebolo.
• Preocupações de segurança: A quebra do rebolo em alta velocidade é um sério risco à segurança. A inspeção adequada das rodas, proteção e conformidade com a velocidade são obrigatórias.
• Custo: As retificadoras de precisão, especialmente as retificadoras cilíndricas e de superfície CNC, são caras. O custo da máquina, as ferramentas (CBN e rodas diamantadas) e o gerenciamento da refrigeração aumentam os custos operacionais.

Máquinas retificadoras CNC: o padrão moderno

A mudança de retificadoras manuais para CNC (controle numérico computadorizado) transformou a fabricação de precisão nas últimas três décadas. Uma moderna retificadora cilíndrica CNC, por exemplo, pode operar com 5 a 7 eixos CNC simultâneos , dressar automaticamente o rebolo, realizar medições durante o processo (medição da dimensão da peça durante a retificação) e compensar o desgaste do rebolo em tempo real — tudo isso sem intervenção do operador.

As principais vantagens das retificadoras CNC em relação às máquinas manuais incluem:

• Repetibilidade: As máquinas CNC podem manter a mesma tolerância em milhares de peças em uma produção sem ajuste do operador.
• Perfis complexos: A retificação CNC pode produzir seções transversais não circulares complexas (árvores de comando, virabrequins), retificação de roscas e retificação de engrenagens que seriam impossíveis ou impraticáveis ​​manualmente.
• Umutomation integration: CNC grinding machines can be integrated with robotic part loading and unloading, making lights-out (unmanned) production possible.
• Coleta de dados: As retificadoras CNC modernas estão prontas para a Indústria 4.0, coletando dados do processo (forças, temperaturas, condição do rebolo) e conectando-se a sistemas de execução de fabricação (MES).

Os principais fabricantes de retificadoras CNC incluem STUDER (Suíça), JUNKER (Alemanha), Okuma (Japão), ANCA (Austrália) e United Moagem Group. As retificadoras cilíndricas CNC de última geração desses fabricantes podem custar em qualquer lugar USD 150.000 a mais de USD 1.000.000 dependendo do tamanho, capacidade e nível de automação.

Práticas de segurança para operação de retificadoras

As retificadoras são potentes e envolvem discos abrasivos que giram rapidamente que, se mal utilizados, podem causar ferimentos graves. A norma 29 CFR 1910.215 da Administração de Segurança e Saúde Ocupacional dos EUA (OSHA) rege especificamente a segurança de máquinas com rodas abrasivas. As principais práticas de segurança incluem:

• Teste de anel antes da montagem: Bata no rebolo com um objeto não metálico antes de montá-lo. Um som de toque claro indica que a roda está boa; um baque surdo sugere rachaduras. Nunca use uma roda rachada.
• Nunca exceda o RPM máximo: Cada rebolo é marcado com sua velocidade máxima de operação. Excedê-lo pode causar a desintegração catastrófica da roda. Sempre verifique a velocidade do fuso antes de montar uma roda.
• Umlways use wheel guards: As proteções devem ser instaladas e ajustadas corretamente. O padrão OSHA exige que a proteção inclua pelo menos 270 graus da circunferência da roda.
• Equipamentos de proteção individual (EPI): Óculos de segurança ou protetor facial, proteção auditiva (o ruído de trituração geralmente excede 85 dB) e luvas adequadas (para manusear rodas, não durante operação em peças rotativas).
• Gerenciamento de refrigerante: Mantenha os sistemas de refrigeração limpos para evitar o crescimento bacteriano. A extração de névoa pode ser necessária para evitar a inalação de aerossóis do líquido refrigerante, que contêm partículas metálicas finas.
• Armazenamento adequado das rodas: Armazene os rebolos em um ambiente seco e com temperatura estável em racks acolchoados. As rodas vitrificadas são frágeis e não devem cair ou ser submetidas a choques térmicos.

Retificação versus outros processos de usinagem: quando escolher a retificação

Moer nem sempre é a escolha certa. Saber quando moer e quando usar outros processos faz parte de um bom planejamento do processo de fabricação.

Escolha a retificação quando a peça estiver endurecida (HRC 50 ), quando os requisitos de acabamento superficial forem Ra 0,8 µm ou melhor, quando as tolerâncias dimensionais forem menores que ±0,01 mm ou quando o material (carboneto, cerâmica) não puder ser usinado com ferramentas de corte convencionais. Para materiais macios com tolerâncias relaxadas, o torneamento ou fresamento é mais econômico.

Aplicações Industriais de Retificadoras

As retificadoras estão profundamente enraizadas na fabricação de componentes de precisão em praticamente todos os setores de alta tecnologia. Aqui está uma olhada em onde a moagem é mais importante:

• Umutomotive industry: Árvores de comando, virabrequins, eixos de transmissão, pinos de pistão, discos de freio e sedes de válvula são retificados com tolerâncias rígidas. Um único carro moderno contém centenas de componentes metálicos retificados.
• Umerospace: Formas de raízes de pás de turbinas, componentes de trens de pouso, eixos de motores de aeronaves e suportes estruturais geralmente exigem retificação para obter a combinação de tolerâncias estreitas e superfícies lisas necessárias para resistência à fadiga e certificação de segurança.
• Fabricação de rolamentos: Os rolamentos de elementos rolantes — o componente produzido em massa com maior precisão na indústria — dependem quase inteiramente da retificação para suas pistas internas, pistas externas e elementos rolantes. A redondeza e o acabamento superficial das pistas do rolamento devem ser mantidos em níveis submicrométricos.
• Dispositivos médicos: Implantes ortopédicos (substituições de quadril e joelho), instrumentos cirúrgicos e ferramentas odontológicas são retificados para obter acabamentos superficiais biocompatíveis e dimensões precisas.
• Fabricação de eletrônicos e semicondutores: A retificação de wafer de silício (desbaste de wafers de ~750 µm até 50–150 µm) e a retificação de precisão de substratos de componentes eletrônicos são aplicações especializadas de retificação críticas para a produção de semicondutores.
• Fabricação de ferramentas e matrizes: Punções, matrizes, moldes e ferramentas de corte são retificados e afiados por retificação. A retificadora de sala de ferramentas é uma das máquinas mais importantes em qualquer oficina de ferramentas de precisão.
