O que é uma máquina formadora de molas? Qual é o seu princípio de funcionamento?

Definição e finalidade de uma máquina formadora de molas

Um máquina formadora de mola é um dispositivo industrial CNC (Controle Numérico Computadorizado) especializado, projetado para dobrar, enrolar e moldar fios de metal em geometrias 2D ou 3D complexas. Ao contrário das máquinas bobinadoras básicas que produzem principalmente molas cilíndricas padrão, uma máquina formadora de molas utiliza vários eixos independentes —geralmente variando de 3 a 12 ou mais—para criar formas complexas de fios, molas de torção e contatos de bateria com extrema precisão.

O objetivo principal desta máquina é automatizar a produção de componentes à base de arame, garantindo que cada unidade produzida seja idêntica dentro de tolerâncias tão rigorosas quanto /- 0,01 mm . Isso o torna uma ferramenta essencial em setores de produção de alto volume, como as indústrias automotiva e de dispositivos médicos.

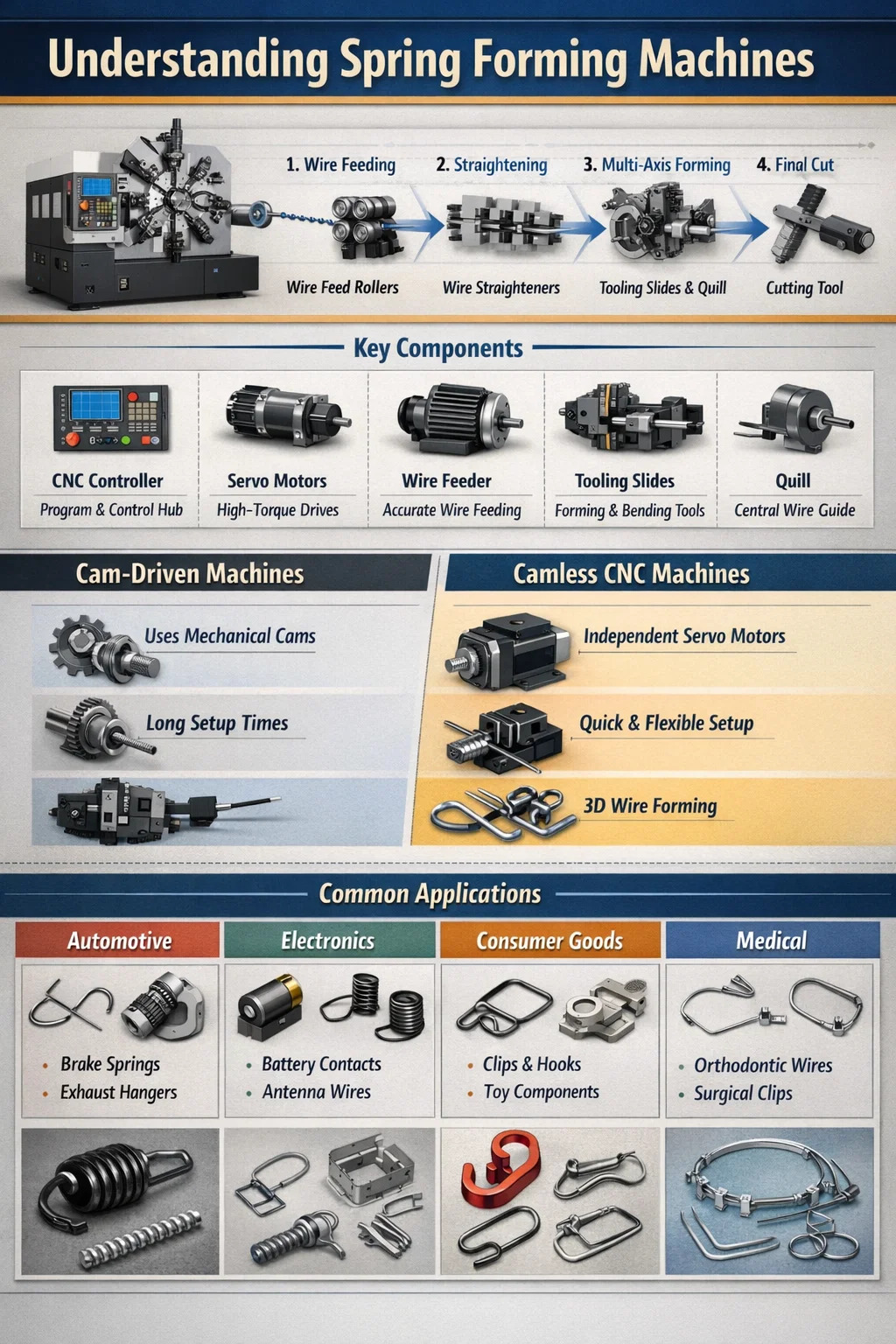

O princípio básico de funcionamento da formação de molas

O princípio fundamental de funcionamento de uma máquina formadora de molas depende do movimento sincronizado de um sistema de alimentação de arame e uma série de corrediças de ferramentas. O processo segue uma sequência lógica controlada por um computador central:

1. Alimentação de arame: Um set of motorized rollers pulls metal wire from a decoiler. The CNC system controls the exact length of wire pushed into the forming area.
2. Alisamento: Antes de chegar às ferramentas, o fio passa por uma série de rolos horizontais e verticais para remover qualquer “memória da bobina” ou curvatura, garantindo que o fio fique perfeitamente reto.
3. Formação de vários eixos: Ums the wire emerges from a central quill, various "slides" or tool holders move inward. Each slide can be equipped with different tools (bending, coiling, or looping pins) that strike or press the wire at specific angles.
4. Corte Final: Uma vez alcançada a forma complexa, uma ferramenta de corte dedicada corta o fio para completar a peça.

Componentees principais e suas funções

Para alcançar uma produção em alta velocidade – às vezes superior 100 peças por minuto —vários componentes internos devem funcionar em perfeita harmonia.

Umdvanced Capabilities: Camless vs. Cam-Driven Machines

Compreender a diferença na forma como essas máquinas operam é vital para selecionar o equipamento certo para necessidades específicas de fabricação.

Máquinas acionadas por came

As máquinas tradicionais utilizam uma árvore de cames central para acionar todos os movimentos. Embora confiáveis para molas simples, elas exigem tempo significativo de configuração manual (geralmente de 2 a 4 horas) para trocar um came mecânico sempre que um novo projeto de peça é introduzido.

Máquinas CNC sem came

Moderno máquinas formadoras de mola sem came use servomotores independentes para cada deslizamento da ferramenta. Isto permite ajustes instantâneos através de software. Os principais benefícios incluem:

• Tempos de configuração mais rápidos, muitas vezes reduzidos em 50% a 70% .
• A capacidade de mover ferramentas em caminhos não lineares para formas complexas de fios 3D.
• Sincronização com sistemas de arame rotativo, permitindo que o próprio arame gire 360 ​​graus durante o processo de conformação.

Exemplos práticos e aplicações

Um spring forming machine is versatile enough to handle materials ranging from 0,1 mm a 8,0 mm de diâmetro, incluindo aço inoxidável, aço carbono e ligas de cobre.

Peças comumente produzidas:

• Umutomotive: Molas de freio, suportes de tubo de escape e fios da estrutura do assento.
• Eletrônica: Contatos de bateria, fios de antena e microinterruptores.
• Bens de Consumo: Ganchos especializados, clipes para utensílios de cozinha e componentes complexos de brinquedos.
• Médico: Fios ortodônticos e componentes de instrumentos cirúrgicos de precisão.
